Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Cảm biến Clo dioxit | Mô hình sản phẩm: | CD4.2 |
|---|---|---|---|
| Phạm vi đo:: | 0~0,5/2/5/10/20ppm | Phạm vi áp: | 0 ~ 1bar (Tế bào lưu lượng) |
| Phạm vi nhiệt độ: | 0 ~ 45 ℃ | Thời gian đáp ứng: | T90: khoảng 3 phút (bầu muối khoảng 5 phút) |
| Tỷ lệ dòng chảy: | 15-30 l/giờ (33 – 66 cm/giây) | ||
| Làm nổi bật: | Cảm biến Chlorine Dioxide nước uống,Bộ cảm biến Chlorine Dioxide trong nước quá trình,Cảm biến Chlorine Dioxide nước dịch vụ |
||

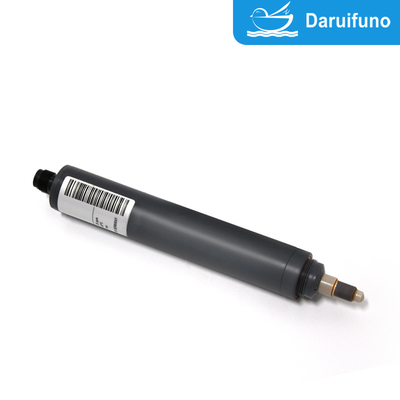

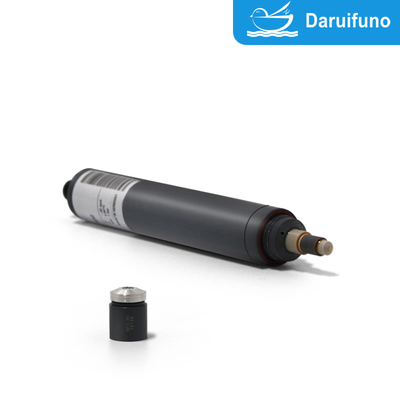

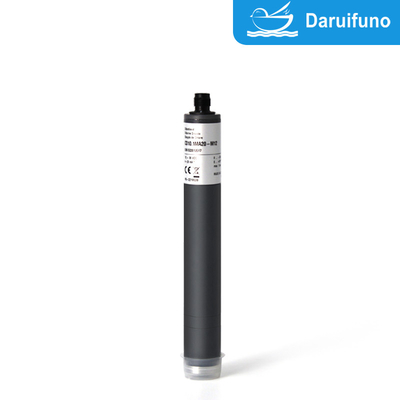

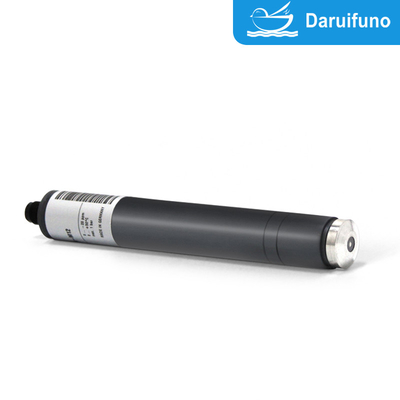

Hệ thống hai điện cực cảm biến Chlorine Dioxide cho nước uống, dịch vụ và nước xử lý
Hệ thống hai điện cựcCảm biến Chlorine DioxideCD4.2 Đặc biệt được sử dụng để đo nồng độ chlorine dioxide trong nước. Được sử dụng cho nước uống, nước uống trực tiếp, nước dịch vụ và nước xử lý, đo nước không có chất hoạt tính bề mặt,phạm vi tùy chọn 0~0.5/2/5/10/20ppm, iCác lợi thế và tính năng chức năng bao gồm:
Độ nhạy cao:Phương pháp amperometric đo chính xác nồng độ chlorine dioxide thông qua các phản ứng điện hóa và có thể phát hiện nồng độ chlorine dioxide thấp hơn.
Chọn lọc tốt:Cảm biến được thiết kế đặc biệt cho chlorine dioxide và có tính chọn lọc cao, có thể tránh sự can thiệp của các chất oxy hóa khác trong phát hiện.
Trả lời nhanh:Nó có thể phát hiện những thay đổi trong chlorine dioxide trong nước trong một thời gian ngắn và phù hợp với việc theo dõi thời gian thực.
Tính ổn định lâu dài:Việc sử dụng công nghệ lớp phủ có thể làm giảm ô nhiễm điện cực, kéo dài tuổi thọ của cảm biến và đảm bảo hoạt động ổn định lâu dài.
Chi phí bảo trì thấp:Thiết kế lớp phủ làm giảm tiếp xúc trực tiếp với điện cực, làm giảm nhu cầu mòn và làm sạch điện cực và giảm tần suất bảo trì.
Các đặc điểm chức năng:
Thiết kế hai điện cực:Nó bao gồm một điện cực làm việc và một điện cực tham chiếu, điều khiển phản ứng điện hóa thông qua sự khác biệt tiềm năng và đo dòng redox của chlorine dioxide.
Thiết kế chống ô nhiễm:Lớp phủ hoạt động như một cách cô lập để bảo vệ điện cực khỏi các chất ô nhiễm như bụi bẩn và mỡ, và cải thiện hiệu suất của cảm biến trong điều kiện chất lượng nước phức tạp.
Chức năng giám sát thời gian thực:Nó phù hợp với các hệ thống giám sát chất lượng nước trực tuyến, có thể liên tục đo nồng độ clo dioxit và phù hợp với kiểm soát và giám sát tự động trong các quy trình công nghiệp.
Chức năng bù nhiệt độ:Một số cảm biến có chức năng bù đắp nhiệt độ, có thể đảm bảo độ chính xác của phép đo ở nhiệt độ khác nhau.
Cảm biến chlorine dioxide hai điện cực có lớp ampere có thể giám sát hiệu quả nồng độ chlorine dioxide trong nước để đảm bảo an toàn và độ tin cậy của chất lượng nước.
Phạm vi cung cấp:Bộ cảm biến CD4.2, nắp màng, chất điện giải
Thông số kỹ thuật
| |
CD4.2 |
| Chỉ số | Chlor dioxide |
| Ứng dụng |
Nước bể bơi, nước uống, nước dịch vụ, nước xử lý Nước không được chứa bất kỳ chất hoạt tính bề mặt nào (tensides)! |
|
Chlor thích hợp sản xuất khí dioxit phương pháp |
e.g. - Phương pháp axit/chlorit - Phương pháp clo/chlorit |
| Hệ thống đo | Hệ thống 2 điện cực amperometric được phủ màng với điện tử bên trong |
|
Điện tử |
Phiên bản tương tự: - đầu ra điện áp - không bị cô lập bằng điện tử - xử lý dữ liệu nội bộ tương tự - tín hiệu đầu ra: analog (analog-out/analog) Phiên bản kỹ thuật số: - điện tử được cách ly hoàn toàn - xử lý dữ liệu kỹ thuật số nội bộ - tín hiệu đầu ra: analog (analog-out/digital) hoặc kỹ thuật số (đi ra kỹ thuật số/ kỹ thuật số) Phiên bản mA: - không bị cô lập bằng điện tử - tín hiệu đầu ra: analog (analog-out/analog) |
|
Thông tin về phạm vi đo |
Độ nghiêng thực tế của một cảm biến có thể thay đổi liên quan đến sản xuất từ 65% đến 150% độ nghiêng danh nghĩa Lưu ý: Với độ nghiêng > 100% phạm vi đo giảm tương ứng. (Ví dụ: độ dốc 150% → 67% của phạm vi đo được chỉ định) |
|
Trượt độ dốc Ở điều kiện lặp lại (25 °C, pH 7,2 trong nước uống) |
Khoảng. <- 1% mỗi tháng |
|
Nhiệt độ hoạt động |
Nhiệt độ nước đo: 0... +45 °C (không có tinh thể băng trong nước đo) |
| Nhiệt độ môi trường: 0... +55 °C | |
|
Nhiệt độ bồi thường |
Tự động, bằng một cảm biến nhiệt độ tích hợp Cần tránh thay đổi nhiệt độ đột ngột |
|
Max. áp suất làm việc cho phép |
Hoạt động không có vòng giữ: - 0,5 bar - không có xung áp và / hoặc rung động |
|
Hoạt động với vòng giữ trong pin dòng chảy: - 1,0 bar, - không có xung áp và / hoặc rung động (xem tùy chọn 1) |
|
CD4.2 |
|||
|
Tỷ lệ lưu lượng (tốc độ dòng chảy đến) |
Khoảng 15-30L / h (33 ¢ 66 cm / s) trong tế bào dòng chảy, phụ thuộc tốc độ dòng chảy nhỏ được đưa ra | |||
| Phạm vi pH | pH 1 pH 12 hoặc sự bắt đầu phân hủy chlorine dioxide ở/trên pH 12 | |||
| Thời gian chạy | Khởi động đầu tiên khoảng 1 giờ | |||
| Thời gian phản ứng | T90: khoảng 15 giây. | |||
| Điều chỉnh điểm không | Không cần thiết | |||
| Định chuẩn | Tại thiết bị, bằng cách xác định phân tích | |||
| Sự can thiệp |
Cl2: yếu tố 0.35 O3 |
|||
|
Không có thuốc khử trùng |
Tối đa 24h | |||
|
Kết nối |
Phiên bản mV: Phiên bản Modbus: Phiên bản 4-20 mA: |
M12 5 cực, cột kẹp nối M12 5 cực, cột kẹp nối Điện thoại 2 cực hoặc M12 5 cực, cột kẹp nối |
||
|
Chiều dài tối đa của cáp cảm biến (tùy thuộc vào xử lý tín hiệu) |
tương tự | < 30 m | ||
| kỹ thuật số |
> 30 m được phép Chiều dài cáp tối đa phụ thuộc vào ứng dụng |
|||
| Loại bảo vệ |
Vòng kẹp nối 5 cực M12: IP68 Máy kết thúc 2 cực với nắp mA: IP65 |
|||
| Vật liệu | Bạch cầu bán thấm, PVC-U, ABS | |||
|
Kích thước |
Chiều kính: Chiều dài: phiên bản mV Phiên bản Modbus 4-20 mA |
khoảng 25 mm khoảng 190 mm (sử lý tín hiệu tương tự) khoảng 205 mm (sử lý tín hiệu kỹ thuật số) khoảng 205 mm khoảng 220 mm (2-pole-terminal) khoảng 190 mm (5-pole-M12) |
||
| Giao thông vận tải | +5... +50 °C (Giảm cảm biến, chất điện giải, nắp màng) | |||
|
CD4.2 |
|
Lưu trữ |
Cảm biến: khô và không có chất điện giải không giới hạn ở +5... +40 °C |
|
Electrolyte: trong chai ban đầu được bảo vệ khỏi ánh sáng mặt trời ở +5... +35 °C phút 1 năm hoặc đến ngày hết hạn xác định |
|
|
Nắp màng: trong bao bì ban đầu không giới hạn ở +5... +40 °C (các nắp màng đã sử dụng không thể được lưu trữ) |
|
|
Bảo trì |
Kiểm tra thường xuyên tín hiệu đo, tối thiểu một lần một tuần Các thông số kỹ thuật sau đây phụ thuộc vào chất lượng nước: Thay đổi nắp màng: mỗi năm một lần (tùy thuộc vào chất lượng nước) Thay đổi chất điện giải: mỗi 3 - 6 tháng |
|
|
Tùy chọn 1: Nhẫn giữ |
- Khi hoạt động với áp suất > 0,5 bar trong pin dòng chảy - Kích thước vòng giữ 29 x 23,4 x 2,5 mm, cắt, PETP - Các vị trí khác nhau cho rãnh có thể lựa chọn (theo yêu cầu) |
|
|
Kỹ thuật Dữ liệu
1. CD4.2 (sản xuất tương tự, xử lý tín hiệu nội bộ tương tự)
Một kết nối điện không tiềm năng là cần thiết vì thiết bị điện tử cảm biến không được trang bị cách ly galvanic.
|
Đánh giá phạm vi trong ppm |
Nghị quyết trong ppm |
Sản lượng Sản lượng kháng cự |
Đặt tên độ dốc trong mV/ppm |
Điện áp cung cấp |
Kết nối |
|
CD4.2N-M12 |
0.05...20.00 |
0.01 |
0...-2000 mV 1 kΩ |
- 100 |
± 5 - ± 15 VDC 10 mA |
Vòng kẹp nối 5 chân M12 Chức năng của dây: PIN1: tín hiệu đo PIN2: +U -U PIN4: tín hiệu GND PIN5: n. c. |
|
CD4.2H-M12 |
0.005...2.000 |
0.001 |
- 1000. |
(Phụ thuộc vào những thay đổi kỹ thuật!)
2. CD4.2 (sản xuất tương tự, xử lý tín hiệu nội bộ kỹ thuật số)
analog-out / kỹ thuật số
- Nguồn cung cấp năng lượng bị cô lập galvanically bên trong cảm biến.
- Tín hiệu đầu ra cũng bị cô lập galvan, nghĩa là không có tiềm năng.
|
Đánh giá phạm vi
trong ppm |
Nghị quyết
trong ppm |
Sản lượng Chống đầu ra |
Đặt tên độ dốc
trong mV/ppm |
Nguồn cung cấp điện | Kết nối |
| CD4.2H-An-M12 | 0.005...2.000 | 0.001 |
tương tự 0...-2 V (tối đa -2,5 V) 1 kΩ |
- 1000. |
9-30 VDC khoảng 20-56 mA |
Vòng kẹp nối 5 chân M12 Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: năng lượng GND PIN4: tín hiệu GND PIN5: n. c. |
| CD4.2N-An-M12 | 0.05...20.00 | 0.01 | - 100 | |||
| CD4.2H-Ap-M12 | 0.005...2.000 | 0.001 |
tương tự 0...+2 V (tối đa +2,5 V) 1 kΩ |
+1000 | ||
| CD4.2N-Ap-M12 | 0.05...20.00 | 0.01 | +100 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
3. CD4.2 (sản xuất kỹ thuật số, xử lý tín hiệu nội bộ kỹ thuật số)
- Nguồn cung cấp năng lượng bị cô lập galvanically bên trong cảm biến.
- Tín hiệu đầu ra cũng bị cô lập galvan, nghĩa là không có tiềm năng.
|
Đánh giá phạm vi trong ppm |
Nghị quyết trong ppm |
Sản lượng Chống đầu ra |
Nguồn cung cấp điện | Kết nối |
|
CD4.2H-M0c |
0.005... 2.000 |
0.001 |
Modbus RTU Không có điện trở trong cảm biến. |
9-30 VDC khoảng 20-56 mA |
Vòng kẹp nối 5 chân M12 Chức năng của dây: PIN1: được lưu giữ PIN2: +U PIN3: năng lượng GND PIN4: RS485B PIN5: RS485A |
|
CD4.2N-M0c |
0.05... 20.00 |
0.01 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
4. CD4.2 4-20 mA (sản xuất analog, xử lý tín hiệu nội bộ analog)
Một kết nối điện không tiềm năng là cần thiết vì thiết bị điện tử cảm biến không được trang bị cách ly galvanic.
4.1 Kết nối điệnĐịa điểm: 2 cột kẹp
|
Đánh giá phạm vi trong ppm |
Nghị quyết trong ppm |
Sản lượng Sản lượng kháng cự |
Độ nghiêng danh nghĩa trong mA/ppm |
Nguồn điện áp | Kết nối |
| CD4.2MA0.5 | 0.005...0.500 | 0.001 |
4...20 mA không hiệu chuẩn |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
Điện thoại 2 cực (2 x 1 mm2)
Đề nghị: Cáp tròn
2 x 0,34 mm2 |
| CD4.2MA2 | 0.005...2.000 | 0.001 | 8.0 | |||
| CD4.2MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
| CD4.2MA10 | 0.05...10.00 | 0.01 | 1.6 | |||
| CD4.2MA20 | 0.05...20.00 | 0.01 | 0.8 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
4.2 Kết nối điện: 5 chân M12 cắm cắm
|
Đánh giá phạm vi trong ppm |
Nghị quyết trong ppm |
Sản lượng Sản lượng kháng cự |
Độ nghiêng danh nghĩa trong mA/ppm |
Nguồn điện áp | Kết nối |
| CD4.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20 mA không hiệu chuẩn |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
Vòng kẹp nối 5 chân M12 Chức năng của dây: PIN1: n. c. PIN2: +U -U PIN4: n c. PIN5: n. c. |
| CD4.2MA2-M12 | 0.005...2.000 | 0.001 | 8.0 | |||
| CD4.2MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
| CD4.2MA10-M12 | 0.05...10.00 | 0.01 | 1.6 | |||
| CD4.2MA20-M12 | 0.05...20.00 | 0.01 | 0.8 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
Nhóm phụ tùng Phần
| Loại | Nắp màng | Các chất điện giải | Emery | Vòng O |
| Đối với tất cả các CD4.2 |
M20.2 Điều 11011.1 |
ECD4 ● ECD7/W, 100 ml Art. số 11030 |
S1 Art. số 11908 |
14 x 1,8 NBR Điều 11806 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
