Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Cảm biến ôzôn | Mô hình sản phẩm: | OZ1.2 |
|---|---|---|---|
| Phạm vi đo:: | 0~0,5/2/5/10/20ppm | Phạm vi áp: | 0 ~ 1bar (Tế bào lưu lượng) |
| Phạm vi nhiệt độ: | 0 ~ 45 ℃ | Thời gian đáp ứng: | T90: khoảng 3 phút (bầu muối khoảng 5 phút) |
| Tỷ lệ dòng chảy: | 15-30 l/giờ (33 – 66 cm/giây) | ||
| Làm nổi bật: | Cảm biến Ozone nước uống,Cảm biến Ozon nước uống trực tiếp,Bộ cảm biến Ozone nước |
||

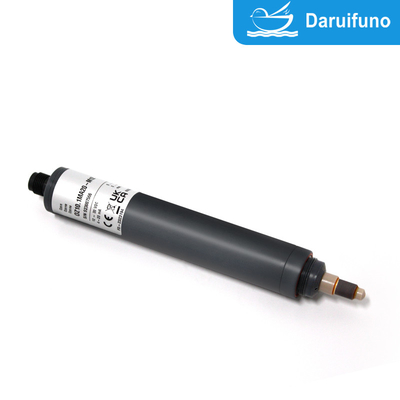

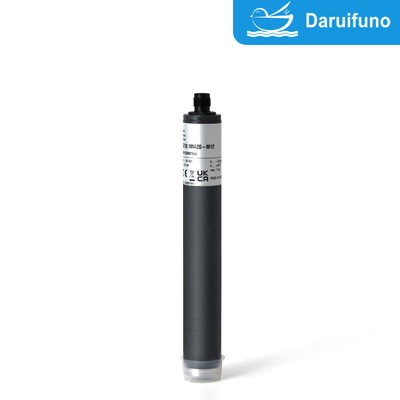

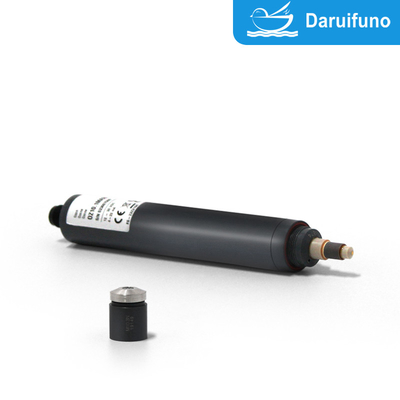

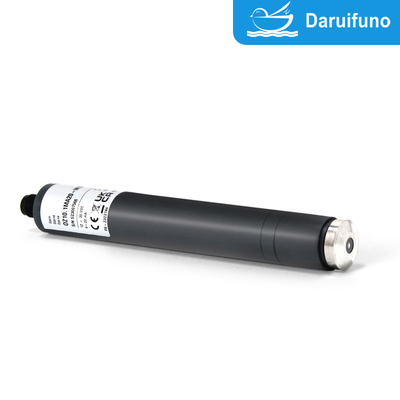

Cảm biến ozone hai dây 4-20mA hai điện cực cho nước uống, nước uống trực tiếp, nước xử lý dịch vụ
Hệ thống hai điện cực cảm biến ozone OZ1.2, được sử dụng trong nước uống, nước uống trực tiếp, nước dịch vụ và nước xử lý, đo nước không có chất hoạt bề mặt, phạm vi tùy chọn 0~0.5/2/5/10/20ppm
Các đặc điểm chức năng của cảm biến ozone phim ampere bao gồm độ nhạy cao và phản ứng nhanh, có thể đo chính xác nồng độ ozone trong nước.Ưu điểm của nó là khả năng chống can thiệp mạnh mẽ, phù hợp với các môi trường chất lượng nước khác nhau, và tuổi thọ dài. Nó phù hợp với nước uống và xử lý nước công nghiệp để đảm bảo an toàn chất lượng nước.
Thông số kỹ thuật
| |
OZ1.2 |
| Chỉ số | Ozon
|
| Ứng dụng |
Nước bể bơi, nước uống, nước dịch vụ, nước xử lý |
| Hệ thống đo | Hệ thống 2 điện cực amperometric được bao phủ bởi màng |
|
Điện tử |
Phiên bản tương tự: - đầu ra điện áp - không bị cô lập bằng điện tử - xử lý dữ liệu nội bộ tương tự - tín hiệu đầu ra: analog (analog-out/analog) Phiên bản kỹ thuật số: - điện tử được cách ly hoàn toàn - xử lý dữ liệu kỹ thuật số nội bộ - tín hiệu đầu ra: analog (analog-out/digital) hoặc kỹ thuật số (đi ra kỹ thuật số/ kỹ thuật số) Phiên bản mA: - không bị cô lập bằng điện tử - tín hiệu đầu ra: analog (analog-out/analog) |
|
Thông tin về phạm vi đo |
Độ nghiêng thực tế của một cảm biến có thể thay đổi liên quan đến sản xuất từ 65% đến 150% độ nghiêng danh nghĩa Lưu ý: Với độ nghiêng > 100% phạm vi đo giảm tương ứng. (Ví dụ: độ dốc 150% → 67% của phạm vi đo được chỉ định) |
|
Trượt độ dốc Ở điều kiện lặp lại (25 °C, pH 7,2 trong nước uống) |
Khoảng. <- 1% mỗi tháng |
|
Nhiệt độ hoạt động |
Nhiệt độ nước đo: 0... +45 °C (không có tinh thể băng trong nước đo) |
| Nhiệt độ môi trường: 0... +55 °C | |
|
Nhiệt độ bồi thường |
Tự động, bằng một cảm biến nhiệt độ tích hợp |
|
Max. áp suất làm việc cho phép |
Hoạt động không có vòng giữ: - 0,5 bar - không có xung áp và / hoặc rung động |
|
Hoạt động với vòng giữ trong pin dòng chảy: - 1,0 bar, - không có xung áp và / hoặc rung động (xem tùy chọn 1) |
|
OZ1.2 |
|||
|
Tỷ lệ lưu lượng (tốc độ dòng chảy đến) |
Khoảng 15-30 l/h (33 ¢ 66 cm/s) trong dòng chảy FLC, phụ thuộc dòng chảy nhỏ được đưa ra | |||
| Phạm vi pH | pH 1 pH 11 | |||
| Thời gian chạy | Khởi động đầu tiên khoảng 1 giờ | |||
| Thời gian phản ứng | T90: khoảng 15 giây. | |||
| Điều chỉnh điểm không | Không cần thiết | |||
| Định chuẩn | Tại thiết bị, bằng cách xác định phân tích | |||
| Sự can thiệp |
Cl2: yếu tố 0.03 |
|||
| Không có chất khử trùng | Tối đa 24h | |||
|
Kết nối |
Phiên bản mV: Phiên bản Modbus: Phiên bản 4-20 mA: |
M12 5 cực, cột kẹp nối M12 5 cực, cột kẹp nối Điện thoại 2 cực hoặc M12 5 cực, cột kẹp nối |
||
| Độ dài tối đa của cáp cảm biến (tùy thuộc vào xử lý tín hiệu nội bộ) | tương tự | < 30 m | ||
| kỹ thuật số |
> 30 m được phép Chiều dài cáp tối đa phụ thuộc vào ứng dụng |
|||
| Loại bảo vệ |
Vòng kẹp nối 5 cực M12: IP68 Máy kết thúc 2 cực với nắp mA: IP65 |
|||
| Vật liệu | Bạch cầu bán thấm, PVC-U, ABS | |||
|
Kích thước |
Chiều kính: Chiều dài: phiên bản mV Phiên bản Modbus 4-20 mA |
khoảng 25 mm khoảng 190 mm (sử lý tín hiệu tương tự) khoảng 205 mm (sử lý tín hiệu kỹ thuật số) khoảng 205 mm khoảng 220 mm (2-pole-terminal) khoảng 190 mm (5-pole-M12) |
||
| Giao thông vận tải | +5... +50 °C (nếu cảm biến, chất điện giải, nắp màng) | |||
|
OZ1.2 |
|
Lưu trữ |
Cảm biến: khô và không có chất điện giải không giới hạn ở +5... +40 °C |
|
Electrolyte: trong chai ban đầu được bảo vệ khỏi ánh sáng mặt trời ở +5... +35 °C phút 1 năm hoặc đến ngày hết hạn xác định |
|
|
Nắp màng: trong bao bì ban đầu không giới hạn ở +5... +40 °C (các nắp màng đã sử dụng không thể được lưu trữ) |
|
|
Bảo trì |
Kiểm tra thường xuyên tín hiệu đo, tối thiểu một lần một tuần Các thông số kỹ thuật sau đây phụ thuộc vào chất lượng nước: Thay đổi nắp màng: mỗi năm một lần (tùy thuộc vào chất lượng nước) Thay đổi chất điện giải: mỗi 3 - 6 tháng |
|
|
Tùy chọn 1: Nhẫn giữ |
- Khi hoạt động với áp suất > 0,5 bar trong pin dòng chảy - Kích thước vòng giữ 29 x 23,4 x 2,5 mm, cắt, PETP - Các vị trí khác nhau cho rãnh có thể lựa chọn (theo yêu cầu) |
|
|
Dữ liệu kỹ thuật
1. OZ1.2 (sản xuất tương tự, xử lý tín hiệu nội bộ tương tự)
Một kết nối điện không tiềm năng là cần thiết vì cảm biến điện tử không được trang bị một
cô lập.
| |
Đánh giá phạm vi trong ppm |
Nghị quyết trong ppm |
Sản lượng Sản lượng kháng cự |
Đặt tên độ dốc trong mV/ppm |
Điện áp cung cấp |
Kết nối |
| OZ1.2H-M12 | 0.005...2.000 | 0.001 |
0...-2000 mV 1 kΩ |
- 1000. |
± 5 - ± 15 VDC 10 mA |
Vòng kẹp nối 5 chân M12
Chức năng của dây: PIN1: tín hiệu đo PIN2: +U -U PIN4: tín hiệu GND PIN5: n. c. |
| OZ1.2N-M12 | 0.05...20.00 | 0.01 | - 100 | |||
| OZ1.2HUp-M12 | 0.005...2.000 | 0.001 |
0...+2000 mV 1 kΩ |
+1000 |
10 - 30 VDC 10 mA |
Vòng kẹp nối 5 chân M12 Chức năng của dây:
PIN1: tín hiệu đo PIN2: +U PIN3: năng lượng GND PIN4: tín hiệu GND PIN5: n. c. |
| OZ1.2NUp-M12 | 0.05...20.00 | 0.01 | +100 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
2. OZ1.2 (sản xuất analog, xử lý tín hiệu kỹ thuật số)
Analog-out / số
- Nguồn cung cấp năng lượng bị cô lập galvanically bên trong cảm biến.
- Dấu hiệu đầu ra cũng bị cô lập galvanic, nghĩa là không có tiềm năng.
| |
Đánh giá phạm vi trong ppm |
Nghị quyết trong ppm |
Sản lượng Sản lượng kháng cự |
Đặt tên Độ dốc trong mV/ppm |
Nguồn cung cấp điện | Kết nối |
| OZ1.2H-An-M12 | 0.005...2.000 | 0.001 |
tương tự 0...-2 V (tối đa -2,5 V) 1 kΩ |
- 1000. |
9-30 VDC khoảng 20-56 mA |
Máy cắm 5 cực M12 sườn
Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: năng lượng GND PIN4: tín hiệu GND PIN5: n. c. |
| OZ1.2N-An-M12 | 0.05...20.00 | 0.01 | - 100 | |||
| OZ1.2H-Ap-M12 | 0.005...2.000 | 0.001 |
tương tự 0...+2 V (tối đa +2,5 V) 1 kΩ |
+1000 | ||
| OZ1.2N-Ap-M12 | 0.05...20.00 | 0.01 | +100 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
3. OZ1.2 (sản xuất số, xử lý tín hiệu số)
- Nguồn cung cấp năng lượng bị cô lập galvanically bên trong cảm biến.
- Dấu hiệu đầu ra cũng bị cô lập galvanic, nghĩa là không có tiềm năng.
|
Đánh giá phạm vi trong ppm |
Nghị quyết trong ppm |
Sản lượng Chống đầu ra |
Nguồn cung cấp điện | Kết nối |
| OZ1.2H-M0c | 0.005...2.000 | 0.001 |
Modbus RTU
Không có điện trở trong cảm biến. |
9-30 VDC
khoảng 20-56 mA |
Vòng kẹp nối 5 chân M12 Chức năng của dây: PIN1: được lưu giữ PIN2: +U PIN3: năng lượng GND PIN4: RS485B PIN5: RS485A |
| OZ1.2N-M0c | 0.05...20.00 | 0.01 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
4. OZ1.2 4-20 mA (sản xuất tương tự, xử lý tín hiệu nội bộ tương tự)
Một kết nối điện không tiềm năng là cần thiết vì cảm biến điện tử không được trang bị một
cô lập.
4.1 Kết nối điện: Kẹp cuối 2 cột
| |
Đánh giá phạm vi trong ppm |
Quyết định n trong ppm |
Sản lượng Sản lượng kháng cự |
Đặt tên độ dốc trong mA/ppm |
Điện áp cung cấp |
Kết nối |
| OZ1.2MA0.5 | 0.005...0.500 | 0.001 |
4...20 mA không hiệu chuẩn |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
Điện thoại 2 cực (2 x 1 mm2)
Đề nghị: Cáp tròn 4 mm 2 x 0,34 mm2 |
| OZ1.2MA2 | 0.005...2.000 | 0.001 | 8.0 | |||
| OZ1.2MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10 | 0.05...10.00 | 0.01 | 1.6 | |||
| OZ1.2MA20 | 0.05...20.00 | 0.01 | 0.8 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
4.2 Kết nối điện: 5 chân M12 cắm cắm
|
Đánh giá phạm vi trong ppm |
Nghị quyết trong ppm |
Sản lượng Sản lượng kháng cự |
Đặt tên độ dốc trong mA/ppm |
Điện áp cung cấp |
Kết nối |
| OZ1.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20 mA không hiệu chuẩn |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
M12 5 cực Plug-on flange
Chức năng của dây: PIN1: n. c. PIN2: +U -U PIN4: n c. PIN5: n. c. |
| OZ1.2MA2-M12 | 0.005...2.000 | 0.001 | 8.0 | |||
| OZ1.2MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10-M12 | 0.05...10.00 | 0.01 | 1.6 | |||
| OZ1.2MA20-M12 | 0.05...20.00 | 0.01 | 0.8 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
Nhóm phụ tùng Phần
| Loại | Nắp màng | Các chất điện giải | Emery | Vòng O |
| Đối với tất cả OZ1.2 |
M20.2 |
EOZ1/W, 100 ml Art. số 11101 |
S1 |
14 x 1,8 silicon |
(Phụ thuộc vào những thay đổi kỹ thuật!)
