Thông tin chi tiết sản phẩm:
|
| Item name: | pH and ORP controller | Detection channel: | Two analog channel input |
|---|---|---|---|
| Historical data: | Can record 10,000 historical data | Calibration log: | Records the last 100 times |
| Relay output: | 2 configurable SPST relays | Current output: | 2 channel 0/4~20mA |
| communication interface: | RS485 interface MODBUS RTU | Protection grade: | IP66 |
| Operating environment: | 0～60℃ | Môi trường lưu trữ: | 20～70℃ |
| Instrument dimensions: | 144*144*120mm | Installation method: | Wall mounting, pipe clamp, panel |
| Shell Material: | Reinforced ABS | Power requirements: | AC: 100~240V, 50~60Hz; DC: +18~36V |

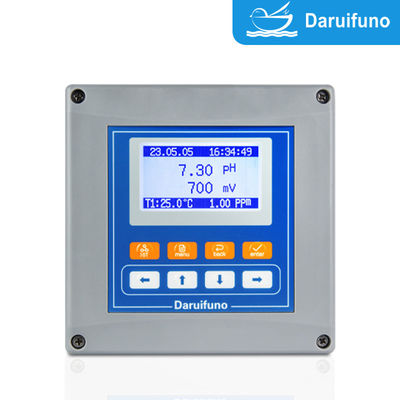

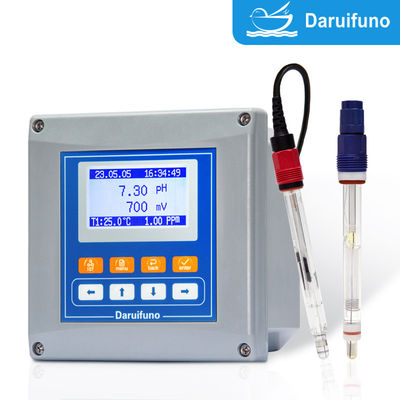

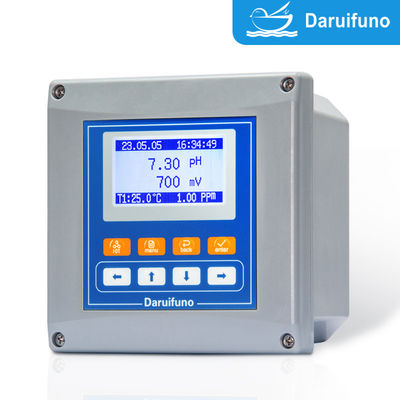

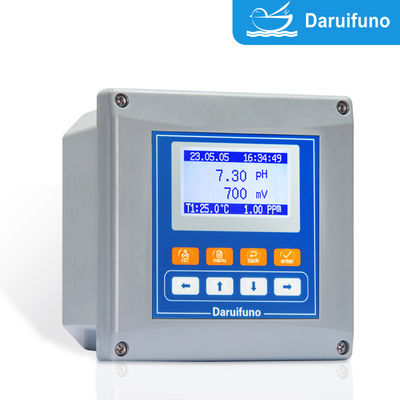

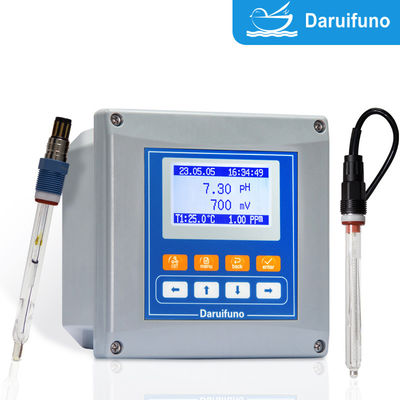

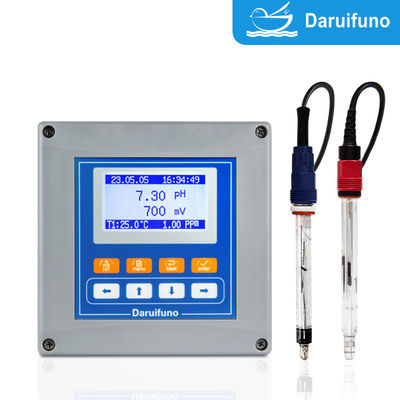

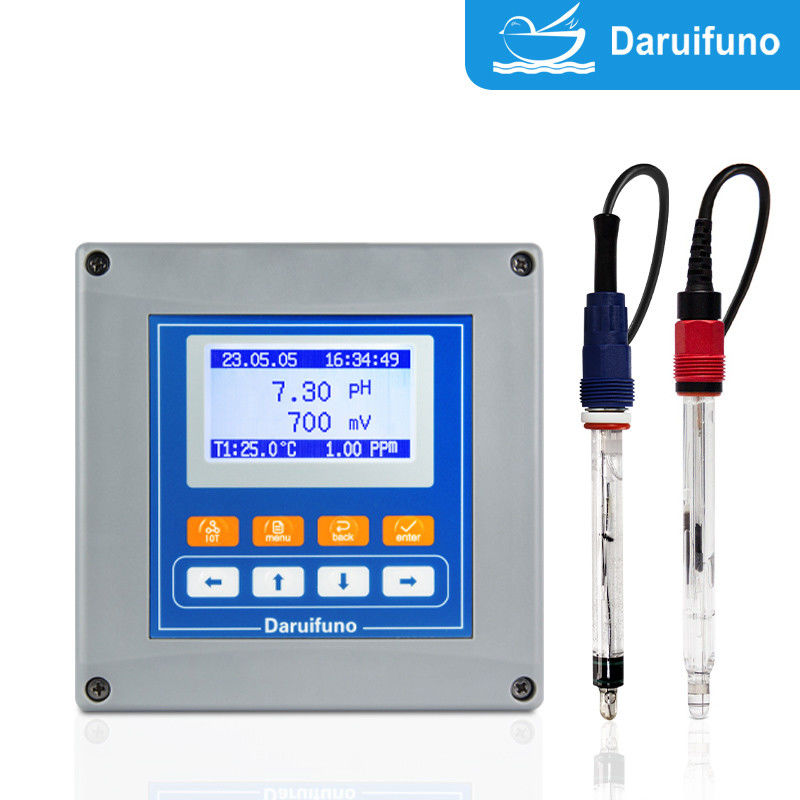

Analog Type Dule Channels PH và ORP Controller với hồ bơi hồ bơi
Bộ điều khiển pH và ORP tương tự hai kênh là một thiết bị điều khiển phân tích thông minh được sử dụng rộng rãi trong xử lý nước, hóa chất, thực phẩm, điện áp và các ngành công nghiệp khác.Nó có thể nhận hai tín hiệu cùng một lúc (ví dụ:, một nhóm là pH và một nhóm là ORP) để kiểm soát độc lập hoặc liên kết.
Các thông số sản phẩm
| Mô hình | APX2-PD-A | APX2-PD-D | |
| Các đối tượng đo | 2 đầu vào kênh đo, pH hoặc ORP có thể được chọn tùy ý | ||
| Nguyên tắc | PH | Điện cực pH thủy tinh (chỉ số nồng độ ion hydro) | |
| ORP | Điện cực platinum hoặc vàng (tiềm năng redox) | ||
| Phạm vi hiển thị | PH: 0~14pH ORP: ± 2000mV Temp: -10~150°C | ||
| Nghị quyết | PH: 0.01pH ORP: 1mV TEMP: 0.1°C | ||
| Độ chính xác | 00,1% của phạm vi đo hoặc ±0,02pH / ±2mV, lấy lớn nhất | ||
| Sự ổn định | 0.05% phạm vi đo mỗi 24 giờ mà không tích lũy | ||
| Khả năng lặp lại | Tốt hơn 0,1% phạm vi đo | ||
| Trả thù tạm thời | Tự động hoặc thủ công (NTC10K/PT1000) | ||
| Khả năng phát ra rơle | Hai Relay SPST, tải trọng tối đa 3A / 250VAC, đặt báo động cao / thấp, kiểm soát nhiệt độ hoặc sạch | ||
| Truyền thông số | Một giao diện RS485 hai dây, Modbus RTU và JSON | ||
| Điện tích hiện tại | Hai dòng 0/4 ~ 20mA Max. tải 1000Ω | ||
| Hiển thị thời gian | Năm/tháng/ngày/giờ/phút/giây | ||
| Dữ liệu lịch sử | Ghi lại 10000 dữ liệu lịch sử và 100 dữ liệu bảo trì hiệu chuẩn cuối cùng | ||
| Mục tiêu định giá* | Ma trận tích hợp (tương đương với clo dư thừa) 0 ~ 2,5mg/L | ||
| Hỗ trợ được xác định bởi người dùng (20x20 ma trận) | |||
| Phù hợp tuyến tính (sự ổn định mẫu nước) | |||
| Hiển thị | 128 * 64 3,2 inch đồ họa ma trận chấm LCD | ||
| Phương pháp hiệu chuẩn | PH: 3 điểm ORP: 2 điểm, các điểm hiệu chuẩn có thể được đặt tự do | ||
| Vật liệu | Mức độ bảo vệ ABS nâng cao: IP66 | ||
| Cung cấp điện | AC: 100~240V 50/60Hz | DC: 18~36V | |
| Cấu trúc | 144*144*120mm (kích thước lỗ 138*138mm) | ||
| Nhiệt độ làm việc | 0°C, RH < 95%, không ngưng tụ | ||
| Nhiệt độ lưu trữ | -20 ∼ 70 °C, RH < 55%, không ngưng tụ | ||
| Cài đặt | Ứng tường, kẹp ống, bảng | ||
Ưu điểm và đặc điểm
Daruifuno PH ORP điều khiển APX2-PD ghi lại lịch sử và chức năng đồng hồ điện tử
Clock RTC thời gian thực tích hợp: có thể hiển thị thời gian hiện tại và hỗ trợ dấu giờ.
Daruifuno PH ORP điều khiển APX2-PD nguyên tắc kiểm soát liều hai chiều
Mỗi kênh có thể được cấu hình với hai rơle để đạt được các chức năng sau:
Thiết lập giới hạn trên và dưới: Khi pH/ORP vượt quá giá trị được đặt, rơle sẽ hoạt động.
Máy bơm liều kiểm soát:
pH quá cao → khởi động máy bơm dùng axit;
pH quá thấp → khởi động máy bơm liều lượng kiềm;
ORP quá thấp → bắt đầu dùng thuốc oxy hóa;
ORP quá cao → bắt đầu dùng thuốc giảm.
Chức năng khởi động / dừng bơm chậm để ngăn ngừa biến động quá mức.
Kiểm soát liên kết: Khởi động và dừng liên kết khi cả pH và ORP vượt quá giới hạn.
Daruifuno PH ORP điều khiển nguyên tắc điều khiển tự động làm sạch APX2-PD
Bộ điều khiển có thể thiết lập: khoảng thời gian tươi, thời gian làm sạch
Phương pháp kiểm soát:
Bộ điều khiển phát ra tín hiệu rơle làm sạch → điều khiển van điện tử / máy bơm nước / làm sạch khí → rửa điện cực
Bộ điều khiển ORP Daruifuno PH APX2-PD Phương pháp hiệu chuẩn pH và ORP
1. Chuẩn đoán độ pH:
Sử dụng bộ đệm tiêu chuẩn: pH 4.01, 7.00, 10.01, PH ORP bộ điều khiển sản xuất bởi công ty của chúng tôi Daruifuno, điểm hiệu chuẩn có thể được thiết lập tự do.
Định chuẩn điểm đơn: Sử dụng chất lỏng pH 7,00 để định chuẩn điểm không.
Định chuẩn hai điểm: pH 7,00 và 4,00 hoặc 10.00, hiệu chuẩn điểm 0 và độ dốc.
Bộ điều khiển hướng dẫn hoạt động, tự động xác định sự ổn định và lưu trữ.
2. ORP hiệu chuẩn:
Sử dụng bộ đệm tiêu chuẩn, chẳng hạn như + 220mV hoặc + 470mV.
Quá trình hiệu chuẩn đơn giản, thường chỉ cần một điểm.
Phương pháp lắp đặt bộ điều khiển ORP PH APX2-PD của Daruifuno
Thiết lập bảng điều khiển (được nhúng): phù hợp với hộp nhạc cụ hoặc tủ điều khiển.
Lắp đặt trên tường: gắn vào tường thông qua tấm sau.
Lắp đặt đường ống: được cố định bên cạnh đường ống quy trình bằng cách sử dụng một khung đặc biệt.
Phương pháp truy cập điện cực: hỗ trợ kết nối BNC hoặc dây, điện cực và đầu dò bù nhiệt độ thường được đặt trong tế bào dòng chảy hoặc giao diện trực tuyến.
Ứng dụng:
◇ Nước trên bề mặt
◇ Nguồn nước
◇ Nước nuôi cá
◇ Nước cảnh quan
◇ Nhập nước
◇ Giám sát xử lý nước
◇ Uống nước,
◇ Nước ngầm, hồ bơi
◇ Giám sát quy trình công nghiệp và quản lý kiểm soát liều lượng
◇ Hóa chất, dầu mỏ, giấy, thực phẩm và thuốc, điện áp, sản xuất PCB, v.v.
◇ Chế độ xử lý nước đô thị/công nghiệp
◇ Kiểm tra nước làm mát lưu thông
◇ Điện áp/kiểm soát chất lỏng hóa học
◇ Dòng sản xuất thực phẩm và đồ uống
◇ Kiểm soát bể phản ứng trung hòa axit-base
