Thông tin chi tiết sản phẩm:
|
| Item name: | pH and ORP controller | Detection channel: | Two analog channel input |
|---|---|---|---|
| Historical data: | Can record 10,000 historical data | Calibration log: | Records the last 100 times |
| Relay output: | 2 configurable SPST relays | Current output: | 2 channel 0/4~20mA |
| communication interface: | RS485 interface MODBUS RTU | Protection grade: | IP66 |
| Operating environment: | 0～60℃ | Storage environment: | 20～70℃ |
| Instrument dimensions: | 144*144*120mm | Installation method: | Wall mounting, pipe clamp, panel |
| Shell Material: | Reinforced ABS | Power requirements: | AC: 100~240V, 50~60Hz; DC: +18~36V |

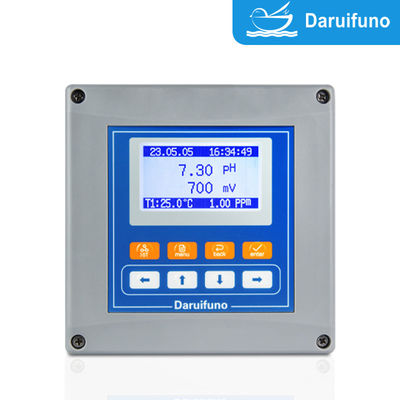

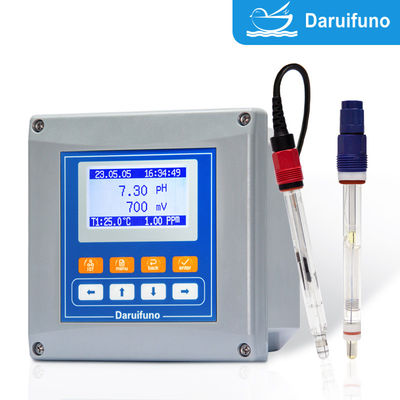

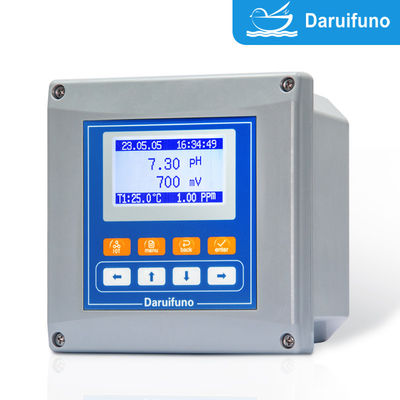

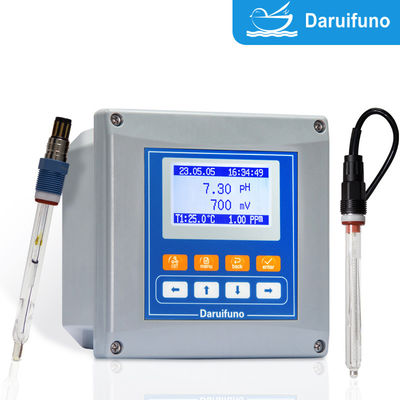

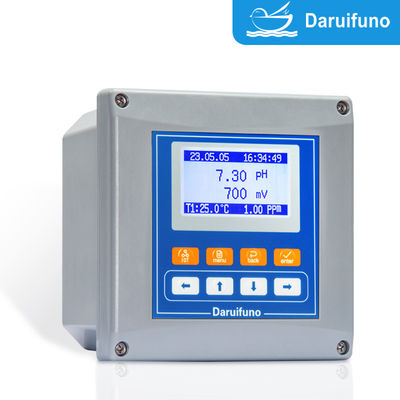

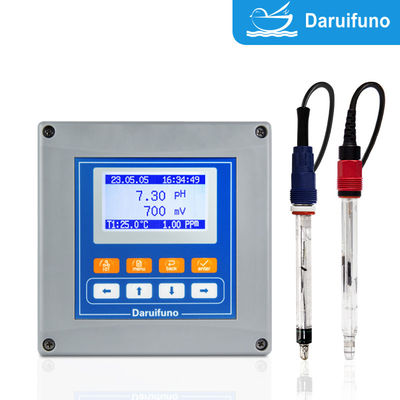

Dual Channel Analog PH và ORP Controller với RS485 và hai Relay xử lý nước
Bộ điều khiển hai kênh APX2-PD thương hiệu Daruifuno được kết nối với hai kênh tín hiệu tương tự cùng một lúc:một có thể được chọn cho điện cực pH và một cho điện cực ORP (tiềm năng giảm oxy hóa), cả hai có thể được kết nối với điện cực pH tương tự, và cả hai có thể được kết nối với điện cực ORP tương tự.
Tín hiệu tương tự (thường là mV hoặc 4 ~ 20mA) được khuếch đại, lọc, chuyển đổi tuyến tính và hiển thị, đầu ra hoặc kích hoạt hành động chuyển tiếp sau khi xử lý nội bộ.hiệu chuẩn và kiểm soát pH và ORP tương ứng.
Các thông số sản phẩm
| Mô hình | APX2-PD-A | APX2-PD-D | |
| Các đối tượng đo | 2 đầu vào kênh đo, pH hoặc ORP có thể được chọn tùy ý | ||
| Nguyên tắc | PH | Điện cực pH thủy tinh (chỉ số nồng độ ion hydro) | |
| ORP | Điện cực platinum hoặc vàng (tiềm năng redox) | ||
| Phạm vi hiển thị | PH: 0~14pH ORP: ± 2000mV Temp: -10~150°C | ||
| Nghị quyết | PH: 0.01pH ORP: 1mV TEMP: 0.1°C | ||
| Độ chính xác | 00,1% của phạm vi đo hoặc ±0,02pH / ±2mV, lấy lớn nhất | ||
| Sự ổn định | 0.05% phạm vi đo mỗi 24 giờ mà không tích lũy | ||
| Khả năng lặp lại | Tốt hơn 0,1% phạm vi đo | ||
| Trả thù tạm thời | Tự động hoặc thủ công (NTC10K/PT1000) | ||
| Khả năng phát ra rơle | Hai Relay SPST, tải trọng tối đa 3A / 250VAC, đặt báo động cao / thấp, kiểm soát nhiệt độ hoặc sạch | ||
| Truyền thông số | Một giao diện RS485 hai dây, Modbus RTU và JSON | ||
| Điện tích hiện tại | Hai dòng 0/4 ~ 20mA Max. tải 1000Ω | ||
| Hiển thị thời gian | Năm/tháng/ngày/giờ/phút/giây | ||
| Dữ liệu lịch sử | Ghi lại 10000 dữ liệu lịch sử và 100 dữ liệu bảo trì hiệu chuẩn cuối cùng | ||
| Mục tiêu định giá* | Ma trận tích hợp (tương đương với clo dư thừa) 0 ~ 2,5mg/L | ||
| Hỗ trợ được xác định bởi người dùng (20x20 ma trận) | |||
| Phù hợp tuyến tính (sự ổn định mẫu nước) | |||
| Hiển thị | 128 * 64 3,2 inch đồ họa ma trận chấm LCD | ||
| Phương pháp hiệu chuẩn | PH: 3 điểm ORP: 2 điểm, các điểm hiệu chuẩn có thể được đặt tự do | ||
| Vật liệu | Mức độ bảo vệ ABS nâng cao: IP66 | ||
| Cung cấp điện | AC: 100~240V 50/60Hz | DC: 18~36V | |
| Cấu trúc | 144*144*120mm (kích thước lỗ 138*138mm) | ||
| Nhiệt độ làm việc | 0°C, RH < 95%, không ngưng tụ | ||
| Nhiệt độ lưu trữ | -20 ∼ 70 °C, RH < 55%, không ngưng tụ | ||
| Cài đặt | Ứng tường, kẹp ống, bảng | ||
Ưu điểm và đặc điểm
Daruifuno PH ORP điều khiển APX2-PD ghi lại lịch sử và chức năng đồng hồ điện tử1Chức năng ghi lại lịch sử
1- Lưu trữ dữ liệu đo lường, các sự kiện báo động, vv.
Khoảng thời gian ghi có thể được thiết lập (chẳng hạn như mỗi 10 phút)
2. Chức năng đồng hồ điện tử
Mô hình đồng hồ thời gian thực để đảm bảo thời gian ghi lại sự kiện chính xác
Được sử dụng để kiểm soát thời gian (chẳng hạn như thời gian làm sạch, hiệu chuẩn)
Daruifuno PH ORP điều khiển APX2-PD nguyên tắc kiểm soát liều hai chiều
Thiết lập giới hạn pH trên/dưới. Khi vượt quá giá trị được thiết lập, bộ chuyển tiếp sẽ được kích hoạt.
Ví dụ: pH > 9, khởi động máy bơm dùng axit;
pH < 6, khởi động máy bơm liều lượng kiềm;
Bạn có thể đặt khoảng hysteresis để tránh chuyển đổi thường xuyên.
Daruifuno PH ORP điều khiển nguyên tắc điều khiển tự động làm sạch APX2-PD
Relê làm sạch có thể được thiết lập để bắt đầu tại một thời gian cố định (chẳng hạn như mỗi 24 giờ); thời gian rửa thiết lập
bắt đầu van điện cực hoặc bơm nước để làm sạch điện cực
tránh các lỗi đo do dính vào bề mặt điện cực.
Bộ điều khiển ORP Daruifuno PH APX2-PD Phương pháp hiệu chuẩn pH và ORP
1. Chuẩn đoán độ pH:
Sử dụng bộ đệm tiêu chuẩn: pH 4.01, 7.00, 10.01, PH ORP bộ điều khiển sản xuất bởi công ty của chúng tôi Daruifuno, điểm hiệu chuẩn có thể được thiết lập tự do.
Định chuẩn điểm đơn: Sử dụng chất lỏng pH 7,00 để định chuẩn điểm không.
Định chuẩn hai điểm: pH 7,00 và 4,00 hoặc 10.00, hiệu chuẩn điểm 0 và độ dốc.
Bộ điều khiển hướng dẫn hoạt động, tự động xác định sự ổn định và lưu trữ.
2. ORP hiệu chuẩn:
Sử dụng bộ đệm tiêu chuẩn, chẳng hạn như + 220mV hoặc + 470mV.
Quá trình hiệu chuẩn đơn giản, thường chỉ cần một điểm.
Phương pháp lắp đặt bộ điều khiển ORP PH APX2-PD của DaruifunoPhương pháp lắp đặt:
Ứng dụng:
◇ Nước trên bề mặt
◇ Nguồn nước
◇ Nước nuôi cá
◇ Nước cảnh quan
◇ Nhập nước
◇ Giám sát xử lý nước
◇ Uống nước,
◇ Nước ngầm, hồ bơi
◇ Giám sát quy trình công nghiệp và quản lý kiểm soát liều lượng
◇ Hóa chất, dầu mỏ, giấy, thực phẩm và thuốc, điện áp, sản xuất PCB, v.v.
◇ Chế độ xử lý nước đô thị/công nghiệp
◇ Kiểm tra nước làm mát lưu thông
◇ Điện áp/kiểm soát chất lỏng hóa học
◇ Dòng sản xuất thực phẩm và đồ uống
◇ Kiểm soát bể phản ứng trung hòa axit-base
