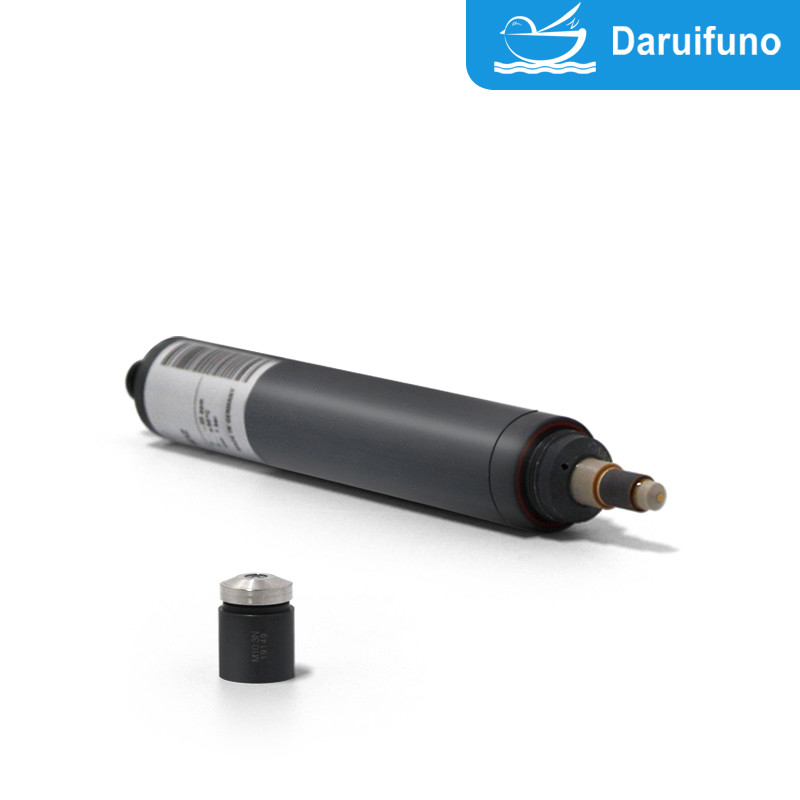

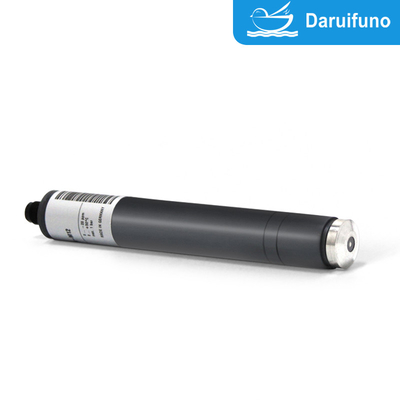

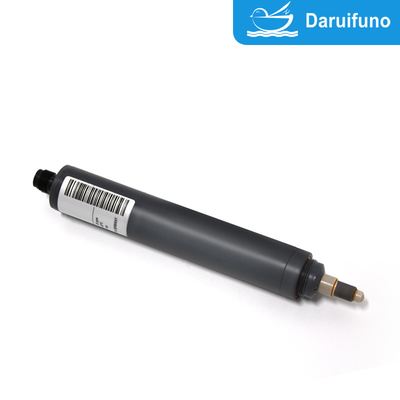

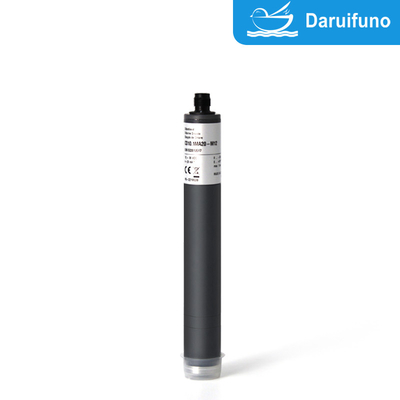

Hệ thống hai điện cực cảm biến clo dioxit cho tất cả các phương pháp xử lý nước

Hệ thống hai điện cựcCảm biến Clo DioxideCD10.1 Được sử dụng đặc biệt để đo nồng độ clo dioxit trong nước. Được sử dụng chođược sử dụng trong tất cả các phương pháp xử lý nước, hệ thống màng có độ bền cơ học cao, chống lại chất hoạt động bề mặt, khả năng chống hóa chất cao, phạm vi tùy chọn 0~0,5/2/5/10/20/200ppm.

Cảm biến Clo Dioxide Hai Điện cực Ampe kế CD10.1 được sử dụng để phát hiện Clo Dioxide trong nước và được sử dụng rộng rãi trong xử lý nước, giám sát nước thải công nghiệp và các lĩnh vực khác. Sau đây là những ưu điểm và tất cả các tính năng chức năng của cảm biến này:
Độ chọn lọc cao:Nó có tính đặc hiệu cao đối với clo dioxit và có thể tránh hiệu quả sự can thiệp từ các chất oxy hóa khác.
Độ nhạy cao:Cảm biến có thể phát hiện nồng độ clo dioxit thấp trong nước, phù hợp với nhiều điều kiện chất lượng nước khác nhau và đảm bảo kết quả đo chính xác.
Trả lời nhanh:Cảm biến có thể phát hiện những thay đổi về nồng độ clo dioxit trong thời gian rất ngắn, phù hợp cho những trường hợp cần phản hồi nhanh.
Sự ổn định lâu dài:Lớp phủ bảo vệ điện cực khỏi tác động của các chất ô nhiễm trong nước, kéo dài tuổi thọ của cảm biến và cho phép cảm biến hoạt động ổn định trong thời gian dài.
Yêu cầu bảo trì thấp:Công nghệ phủ giúp giảm thiểu ô nhiễm điện cực, giảm nhu cầu vệ sinh và hiệu chuẩn thường xuyên, đồng thời giảm chi phí bảo trì và khối lượng công việc.
Tiết kiệm:Do tuổi thọ cao và bảo trì đơn giản nên chi phí sử dụng thấp và phù hợp để triển khai lâu dài trong các hệ thống giám sát tự động.

Tính năng chức năng:
Hệ thống hai điện cực:Cảm biến sử dụng điện cực làm việc và điện cực tham chiếu để điều khiển phản ứng điện hóa thông qua hiệu điện thế nhằm đo dòng oxy hóa khử của clo dioxit trong nước.
Công nghệ phủ:Bề mặt điện cực của cảm biến được phủ một lớp màng thoáng khí, chỉ cho phép clo dioxit đi qua và phản ứng với điện cực, đồng thời cô lập các chất ô nhiễm khác trong nước, giảm thiểu ô nhiễm điện cực và kéo dài tuổi thọ của cảm biến.
Giám sát trực tuyến theo thời gian thực:Cảm biến phù hợp để theo dõi trực tuyến liên tục lượng clo dioxit trong nước và có thể cung cấp phản hồi thông tin chất lượng nước theo thời gian thực suốt ngày đêm để đảm bảo tính chính xác và độ tin cậy của quá trình kiểm soát.
Chức năng bù nhiệt độ:Một số cảm biến được trang bị chức năng bù nhiệt độ, có thể duy trì độ chính xác của phép đo trong các môi trường nhiệt độ khác nhau và tránh các lỗi do biến động nhiệt độ.
Tiêu thụ điện năng thấp:Cảm biến Ampere có mức tiêu thụ điện năng thấp và phù hợp để sử dụng lâu dài, đặc biệt là trong các hệ thống giám sát tự động có nguồn điện hạn chế.
Thiết kế chống ô nhiễm:Ngoài lớp phủ bảo vệ, một số cảm biến còn được thiết kế đặc biệt có thể hoạt động trong điều kiện chất lượng nước phức tạp, có tính năng chống bám bẩn mạnh hơn và giảm tác động của các vật thể hoặc trầm tích nổi.
Phạm vi ứng dụng rộng rãi:Cảm biến có thể được sử dụng trong tất cả các ngành xử lý nước để theo dõi hiệu quả khử trùng và lượng clo dioxit còn lại trong nước.

Nhìn chung, cảm biến clo dioxit hai điện cực phủ ampe kết hợp các đặc điểm độ nhạy cao, phản ứng nhanh, độ ổn định lâu dài và yêu cầu bảo trì thấp, phù hợp để phát hiện chính xác và theo dõi lâu dài trong nhiều chất lượng nước khác nhau.

Phạm vi cung cấp:Cảm biến CD10.1, nắp màng, chất điện phân

	CD10.1
Kho	Cảm biến: khô và không có chất điện phân không giới hạn ở +5 … +40 °C
	Chất điện phân: trong chai gốc tránh ánh sáng mặt trời ở nhiệt độ +5 … +35 °C tối thiểu 1 năm hoặc cho đến khi Ngày hết hạn được chỉ định
	Nắp màng: trong bao bì gốc không giới hạn ở +5 … +40 °C (nắp màng đã qua sử dụng không được lưu trữ)
BẢO TRÌ	Kiểm tra tín hiệu đo thường xuyên, tối thiểu một lần một tuần Các thông số kỹ thuật sau đây phụ thuộc vào chất lượng nước: Thay nắp màng: 1 năm 1 lần (tùy thuộc vào chất lượng nước) Thay chất điện phân: 3 - 6 tháng 1 lần

Lựa chọn 1: Vòng giữ

- Khi vận hành với áp suất >0,5 bar trong bình chứa lưu lượng - Kích thước vòng giữ 29 x 23,4 x 2,5 mm, có khe, PETP - Có thể lựa chọn nhiều vị trí rãnh khác nhau (theo yêu cầu)

Dữ liệu kỹ thuật

1. CD10.1 (Đầu ra tương tự, xử lý tín hiệu tương tự bên trong)

Cần phải có kết nối điện không có điện thế vì cảm biến điện tử không được trang bị lớp cách điện.

	Đo lường phạm vi TRONG phần triệu	Nghị quyết TRONG phần triệu	Đầu ra Đầu ra sức chống cự	danh nghĩa độ dốc TRONG mV/ppm	Điện áp cung cấp	Sự liên quan
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000mV 1kΩ	- 1000	±5 - ±15VDC 10mA	Mặt bích cắm M12 5 cực Chức năng của dây: PIN1: tín hiệu đo PIN2: +U Mã PIN3: -U PIN4: tín hiệu GND PIN5: không có
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0,1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000mV 1kΩ	+1000	10-30VDC 10mA	Mặt bích cắm M12 5 cực Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: nguồn GND PIN4: tín hiệu GND PIN5: không có
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0,1		+10

(Có thể thay đổi về mặt kỹ thuật!)



2. CD10.1 (đầu ra tương tự, xử lý tín hiệu số)

Đầu ra tương tự/kỹ thuật số

- Nguồn điện được cách ly bằng điện bên trong cảm biến.

- Tín hiệu đầu ra cũng được cách ly về mặt điện, nghĩa là không có điện thế.

	Đo lường phạm vi TRONG phần triệu	Nghị quyết TRONG phần triệu	Đầu ra Đầu ra sức chống cự	danh nghĩa Độ dốc TRONG mV/ppm	Nguồn điện	Sự liên quan
CD10.1H-An-M12	0,005…2,000	0,001	tương tự 0…-2 V (tối đa -2,5 V) 1kΩ	- 1000	9-30VDC khoảng 20-56 mA	Phích cắm M12 5 cực mặt bích Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: nguồn GND PIN4: tín hiệu GND PIN5: không có
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0,1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	tương tự 0…+2 V (tối đa +2,5 V) 1kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0,1		+10

(Có thể thay đổi về mặt kỹ thuật!)



3. CD10.1 (đầu ra kỹ thuật số, xử lý tín hiệu kỹ thuật số)

- Nguồn điện được cách ly bằng điện bên trong cảm biến.

- Tín hiệu đầu ra cũng được cách ly về mặt điện, nghĩa là không có điện thế.

	Đo lường phạm vi TRONG phần triệu	Nghị quyết TRONG phần triệu	Đầu ra Điện trở đầu ra	Nguồn điện	Sự liên quan
CD10.1H-M0c	0,005…2,000	0,001	Modbus-RTU Không có điện trở kết thúc trong cảm biến.	9-30VDC khoảng 20-56 mA	Mặt bích cắm M12 5 cực Chức năng của dây: PIN1: đã được đặt trước PIN2: +U PIN3: nguồn GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0,1

(Có thể thay đổi về mặt kỹ thuật!)



4. CD10.1 4-20 mA (đầu ra tương tự, xử lý tín hiệu nội bộ tương tự)

Cần phải có kết nối điện không có điện thế vì cảm biến điện tử không được trang bị lớp cách điện.

4.1 Kết nối điện: Kẹp đầu cực 2 cực

	Đo lường phạm vi TRONG phần triệu	Độ phân giải N TRONG phần triệu	Đầu ra Đầu ra sức chống cự	danh nghĩa độ dốc TRONG mA/ppm	Điện áp cung cấp	Sự liên quan
CD10.1MA0.5	0,005…0,500	0,001	4…20mA chưa hiệu chuẩn	32.0	12…30 VDC Điện trở 50Ω…Điện trở 900Ω	Đầu cuối 2 cực (2 x 1 mm²)   Khuyến nghị: Cáp tròn 4mm 2 x 0,34 mm²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0,1		0,08

(Có thể thay đổi về mặt kỹ thuật!)

4.2 Kết nối điện: Mặt bích cắm M12 5 cực

	Đo lường phạm vi TRONG phần triệu	Nghị quyết TRONG phần triệu	Đầu ra Đầu ra sức chống cự	danh nghĩa độ dốc TRONG mA/ppm	Điện áp cung cấp	Sự liên quan
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20mA chưa hiệu chuẩn	32.0	12…30 VDC Điện trở 50Ω…Điện trở 900Ω	Mặt bích cắm M12 5 cực Chức năng của dây điện: Mã PIN1: không PIN2: +U Mã PIN3: -U PIN4: không có. PIN5: không có
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200-M12	0,5…200,0	0,1		0,08

(Có thể thay đổi về mặt kỹ thuật!)



Dự phòng Các bộ phận

Kiểu	Nắp màng	Chất điện phân	Emery	Vòng chữ O
Tất cả CD10.1	M10.3N Số hiệu nghệ thuật 11057	ECD4 ● ECD7/W, 100 ml Số hiệu sản phẩm 11030	S2 Số hiệu nghệ thuật 11906	20 x 1,5 silicon Số hiệu nghệ thuật 11803

(Có thể thay đổi về mặt kỹ thuật!)
