Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Cảm biến oxy già | Mô hình sản phẩm: | WP10 |
|---|---|---|---|
| Phạm vi đo:: | 0~200/2000/20000 ppm | Phạm vi áp: | 0 ~ 5 (Ô lưu lượng) |
| Phạm vi nhiệt độ: | 0 ~ 40oC | Thời gian đáp ứng: | T90: khoảng 8 phút |
| Tỷ lệ dòng chảy: | 15-30 l/giờ (33 – 66 cm/giây) | ||
| Làm nổi bật: | Cảm biến hydro peroxide dung nạp cao |
||

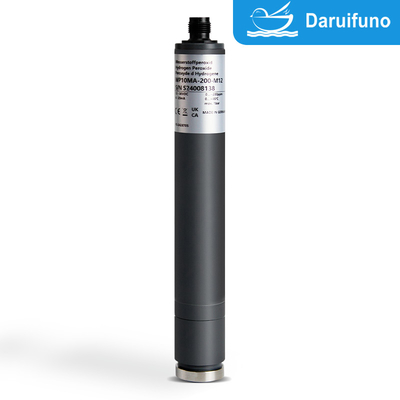

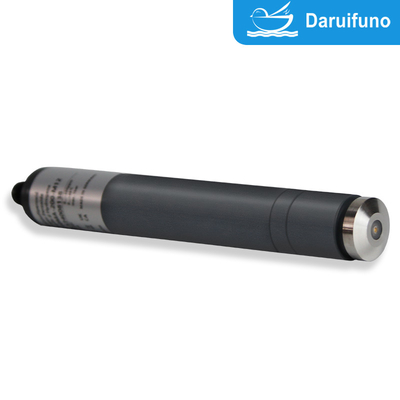

Hóa chất Hệ thống hai điện cực độ cao cảm biến hydro peroxide cho tất cả các phương pháp xử lý nước
Bộ cảm biến hydrogen peroxide màng hệ thống hai điện cực WP10 có các tính năng và lợi thế sau đây, làm cho nó có hiệu suất tuyệt vời trong lĩnh vực xử lý nước:
Đặc điểm
Hệ thống màng mạnh cơ học
Cảm biến sử dụng thiết kế hệ thống màng bền cao, có thể hoạt động ổn định trong môi trường khắc nghiệt và ngăn ngừa thiệt hại hiệu quả.
Độ dung nạp chất hoạt chất bề mặt
Nó có khả năng dung nạp cao đối với các chất hoạt bề mặt (như chất tẩy rửa hoặc chất phản ứng hóa học) và phù hợp với nhiều điều kiện chất lượng nước khác nhau.
Khả năng dung nạp hóa chất cao
Nó có thể chống lại ảnh hưởng của một loạt các hóa chất (bao gồm cả các chất oxy hóa mạnh hoặc các chất ăn mòn khác) để đảm bảo sự ổn định lâu dài.
Phạm vi nhiệt độ áp dụng
Nhiệt độ nước làm việc có thể lên đến 45 °C, đáp ứng hầu hết các nhu cầu xử lý nước công nghiệp.
Nhiều phạm vi tùy chọn
Ba phạm vi có sẵn: 0200 ppm, 02000 ppm và 0 ~ 20,000 ppm, đáp ứng các nhu cầu khác nhau từ phát hiện dấu vết đến phát hiện nồng độ cao.
Ưu điểm
Đo chính xác
Sử dụng một hệ thống hai điện cực, nó có độ nhạy và chính xác cao và có thể nhanh chóng phản ứng với sự thay đổi nồng độ hydro peroxide.
Nhu cầu bảo trì thấp
Thiết kế bền và hoạt động ổn định làm giảm tần suất bảo trì và chi phí.
Được sử dụng rộng rãi
Áp dụng cho các quy trình xử lý nước khác nhau, bao gồm nước uống, nước thải công nghiệp, nước thải và nước làm mát lưu thông.
Dễ sử dụng
Thiết kế mô-đun và giao diện thân thiện với người dùng để dễ cài đặt và sử dụng.
Độ ổn định cao
Không bị ảnh hưởng bởi biến động dòng nước, có khả năng hoạt động liên tục lâu dài, giảm nguy cơ trôi dạt thiết bị và lỗi dữ liệu.
Hệ thống hai điện cực, được sử dụng trong tất cả các phương pháp xử lý nước, hệ thống màng cơ khí mạnh mẽ, kháng chất hoạt bề mặt, chống hóa chất cao, nhiệt độ nước tối đa: 45 °C,phạm vi tùy chọn 0~200/2000/20000 ppm
Thông số kỹ thuật
|
|
WP10 |
| Chỉ số | Hydrogen peroxide |
|
Ứng dụng |
Tất cả các loại xử lý nước, cũng như nước biển, đặc biệt là đối với nồng độ H2O2 cao. Hệ thống màng có khả năng chống cơ khí. Hệ thống màng có khả năng chống lại các chất hoạt bề mặt cao (tensides). |
| Hệ thống đo | Hệ thống điện cực 2 điện áp, bao phủ bằng màng. |
|
Điện tử |
Phiên bản tương tự: - đầu ra điện áp - không bị cô lập bằng điện tử - xử lý dữ liệu nội bộ tương tự - tín hiệu đầu ra: analog (analog-out/analog) Phiên bản kỹ thuật số: - điện tử được cách ly hoàn toàn - xử lý dữ liệu kỹ thuật số nội bộ - tín hiệu đầu ra: analog (analog-out/digital) hoặc kỹ thuật số (đi ra kỹ thuật số/ kỹ thuật số) Phiên bản mA: - không bị cô lập bằng điện tử - tín hiệu đầu ra: analog (analog-out/analog) |
|
Thông tin về phạm vi đo |
Độ nghiêng thực tế của một cảm biến có thể thay đổi liên quan đến sản xuất từ 65% đến 150% độ nghiêng danh nghĩa Lưu ý: Với độ nghiêng > 100% phạm vi đo giảm tương ứng. (Ví dụ: độ dốc 150% → 67% của phạm vi đo được chỉ định) |
|
Nhiệt độ hoạt động |
Nhiệt độ nước đo: 0... +45 °C (không có tinh thể băng trong nước đo) |
| Nhiệt độ môi trường: 0... +55 °C | |
|
Trả thù nhiệt độ |
Tự động, bằng một cảm biến nhiệt độ tích hợp Thời gian phản ứng t90 = khoảng 8 phút. Sự thay đổi nhiệt độ tối đa: 5 °C mỗi giờ, phải tránh thay đổi nhiệt độ đột ngột |
|
Max. áp suất làm việc cho phép |
Hoạt động mà không có vòng giữ: - 0,5 bar - không có xung áp và / hoặc rung động |
|
Hoạt động với vòng giữ trong pin dòng chảy: - 1,0 bar, - không có xung áp và / hoặc rung động (xem tùy chọn 1) |
|
|
Tỷ lệ lưu lượng (tốc độ dòng chảy đến) |
Khoảng 15-30 l / h (33 66 cm / s) trong tế bào dòng chảy, phụ thuộc tốc độ dòng chảy nhỏ được đưa ra |
| Phạm vi pH | pH 2 pH 11 |
|
|
WP10 |
|
| Thời gian chạy | Khởi động đầu tiên khoảng 5h | |
| Thời gian phản ứng | T90: khoảng 8 phút. | |
|
Độ chính xác sau khi hiệu chuẩn ở điều kiện lặp lại (25 °C, pH 7,2 trong nước uống) của thang đo đầy đủ phía trên |
- Phạm vi đo 200 ppm: ở 40 ppm < 2% ở 160 ppm < 2% - Phạm vi đo 2000 ppm: ở 400 ppm < 0,5% ở 1600 ppm < 2% |
|
| Điều chỉnh điểm không | Không cần thiết | |
| hiệu chuẩn | Tại thiết bị, bằng cách xác định phân tích | |
|
can thiệp |
Cl2: không được có mặt PAA: không được xuất hiện O3: không được xuất hiện Sulfide: gây ô nhiễm hệ thống đo lường Phenol: dung dịch nước > 3% phenol, phá hủy hệ thống màng |
|
| Không có chất khử trùng | Tối đa 24h | |
|
Kết nối |
Phiên bản mV: 5-pole M12, cột kẹp cắm Phiên bản Modbus: 5-pole M12, cắm vào vòm Phiên bản 4-20 mA: đầu cuối 2 cực hoặc M12 5 cực, cột kẹp nối |
|
| Chiều dài tối đa của cáp cảm biến (tùy thuộc vào xử lý tín hiệu nội bộ) | Phân analog | < 30 m |
| Số |
> 30 m được phép Chiều dài cáp tối đa phụ thuộc vào ứng dụng |
|
| Loại bảo vệ |
Vòng kẹp nối 5 cực M12: IP68 Máy kết thúc 2 cực với nắp mA: IP65 |
|
| Vật liệu | Lớp niềng elastomer, PVC-U, thép không gỉ 1.4571 | |
|
Kích thước |
Chiều kính: khoảng 25 mm Chiều dài: phiên bản mV khoảng 190 mm (sử lý tín hiệu tương tự) khoảng 205 mm (sử lý tín hiệu kỹ thuật số) Phiên bản Modbus khoảng 205 mm Phiên bản 4-20 mA khoảng 220 mm (2-pole-terminal) khoảng 190 mm (5-pole-M12) |
|
| Giao thông vận tải | +5... +50 °C (Giảm cảm biến, chất điện giải, nắp màng) | |
|
Lưu trữ |
Cảm biến: khô và không có chất điện giải không giới hạn ở +5... +40 °C | |
|
Chất điện giải: trong chai gốc được bảo vệ khỏi ánh sáng mặt trời ở + 5... + 35 °C tối thiểu. 1 năm hoặc cho đến ngày hết hạn |
||
|
Nắp màng: trong bao bì ban đầu không giới hạn ở +5... +40 °C (các nắp màng đã sử dụng không thể được lưu trữ) |
||
|
|
WP10 |
|
bảo trì |
Kiểm tra thường xuyên tín hiệu đo, tối thiểu một lần một tuần Các thông số kỹ thuật sau đây phụ thuộc rất nhiều vào chất lượng nước: Thay đổi nắp màng: mỗi năm một lần Thay đổi chất điện giải: mỗi 3 - 6 tháng |
|
|
|
Tùy chọn 1: Giữ lại Nhẫn |
- Khi hoạt động với áp suất > 0,5 bar trong pin dòng chảy - Kích thước vòng giữ 29 x 23,4 x 2,5 mm, cắt, PETP - Các vị trí khác nhau cho rãnh có thể lựa chọn (theo yêu cầu) |
|
Kỹ thuật Dữ liệu
1.WP10 (Analog) đầu ra, tương tự nội bộ tín hiệu chế biến)
Một kết nối điện không tiềm năng là cần thiết vì thiết bị điện tử cảm biến không được trang bị cách ly galvanic.
|
|
Phạm vi đo | quyết định |
Sản lượng Chống đầu ra |
Đặt tên độ dốc | Nguồn điện áp | Kết nối |
| WP10H-M12 | 0.5...200 ppm | 0.1 ppm |
0...-2000 mV
1 kΩ |
-10 mV/ppm |
± 5 - ± 15 VDC 10 mA |
Vòng kẹp nối 5 chân M12
Chức năng của dây: PIN1: tín hiệu đo PIN2: +U -U PIN4: tín hiệu GND PIN5: n. c. |
| WP10N-M12 | 5...2000 ppm | 1 ppm | -1 mV/ppm | |||
| WP10L-M12 | 0.005...2 % (20000 ppm) |
0.001 % (10 ppm) |
-1000mV/% (-0,1 mV/ppm) |
|||
| WP10-20%-M12 |
0.05... 20% (200000 ppm) |
0.01 % (100 ppm) |
-100 mV/% (-0,01 mV/ppm) |
(Phụ thuộc vào những thay đổi kỹ thuật!)
|
|
Phạm vi đo | Nghị quyết | Khả năng đầu ra Khả năng đầu ra | Đường dốc danh nghĩa | Nguồn cung cấp điện | Kết nối |
| WP10H-An-M12 | 0.5... 200.0 ppm | 0.1 ppm |
|
-10 mV/ppm | 9-30 VDC khoảng. 20-56 mA |
Vòng kẹp nối 5 chân M12
Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: năng lượng GND PIN4: tín hiệu GND PIN5: n. c. |
| WP10N-An-M12 | .50... 2000 ppm | 1 ppm | -1 mV/ppm | |||
| WP10L-An-M12 | 0.005... 2 % (20000 ppm) |
0.001 % (10 ppm) |
-1000 mV/% (-0,1 mV/ppm) |
|||
| WP10-20%-An-M12 |
0.05... 20% (200000 ppm) |
0.01 % (100 ppm) |
-100 mV/% (-0,01 mV/ppm) |
|||
| WP10H-Ap-M12 | 0.5... 200.0 ppm | 0.1 ppm |
|
+10 mV/ppm | ||
| WP10N-Ap-M12 | 5... 2000 ppm | 1 ppm | +1 mV/ppm | |||
| WP10L-Ap-M12 | 0.005... 2 % (20000 ppm) |
0.001 % (10 ppm) |
+1000 mV/% (+0,1 mV/ppm) |
|||
| WP10-20%-Ap-M12 | 0.05... 20% (200000 ppm) |
0.01 % (100 ppm) |
+100 mV/% (+0,01 mV/ppm) |
|||
(Phụ thuộc vào những thay đổi kỹ thuật!)
Nguồn cung cấp năng lượng được cách ly galvanically bên trong cảm biến.
Dấu hiệu đầu ra cũng bị cô lập galvanic, nghĩa là không có tiềm năng.
|
|
Phạm vi đo | Nghị quyết |
Sản lượng Chống đầu ra |
Sức mạnh cung cấp | Kết nối |
| WP10H-M0c | 0.5... 200.0 ppm | 0.1 ppm |
Modbus RTU
|
9-30 VDC khoảng 20-56 mA |
Vòng kẹp nối 5 chân M12
Chức năng của dây: PIN1: được lưu giữ PIN2: +U PIN3: năng lượng GND PIN4: RS485B PIN5: RS485A |
| WP10N-M0c | 5... 2000 ppm | 1 ppm | |||
| WP10L-M0c |
0.005... 2 % (20000 ppm) |
0.001 % (10 ppm) |
|||
| WP10-20%-M0c |
0.05... 20% (200000 ppm) |
0.01 % (100 ppm) |
(Phụ thuộc vào những thay đổi kỹ thuật!)
Một kết nối điện không tiềm năng là cần thiết vì thiết bị điện tử cảm biến không được trang bị cách ly galvanic.
|
|
Phạm vi đo | quyết định | Khả năng đầu ra Khả năng đầu ra | Đặt tên độ dốc | Nguồn điện áp | Kết nối |
| WP10MA-200 | 0.5... 200.0 ppm | 0.1 ppm |
4...20 mA không hiệu chuẩn |
00,08 mA/ppm |
12...30 VDC RL 50Ω...RL 900Ω |
Điện thoại 2 cực (2 x 1 mm2)
Đề nghị: Cáp tròn Æ 4 mm 2 x 0,34 mm2 |
| WP10MA-2000 | 5... 2000 ppm | 1 ppm | 00,008 mA/ppm | |||
| WP10MA-2% |
0.005... 2 % (20000 ppm) |
0.001 % (10 ppm) |
8 mA/% (0.0008 mA/ppm) |
|||
| WP10MA-5% |
00,05... 5 % (50000 ppm) |
0.01 % (100 ppm) |
3.2 mA/% (0.00032 mA/ppm) |
|||
| WP10MA-10% | 0.05... 10 % (100000 ppm) |
0.01 % (100 ppm) |
10,6 mA/% (0.00016 mA/ppm) |
|||
| WP10MA-20% | 0.05... 20% (200000 ppm) |
0.01 % (100 ppm) |
00,8 mA/% (0,00008 mA/ppm) |
|||
(Phụ thuộc vào những thay đổi kỹ thuật!)
4.2Máy điện kết nối: 5 cột M12 cắm sườn
|
|
Phạm vi đo | quyết định | Khả năng đầu ra Khả năng đầu ra | Đặt tên độ dốc | Nguồn điện áp | Kết nối |
| WP10MA-200-M12 | 0.5... 200.0 ppm | 0.1 ppm |
4...20 mA không hiệu chuẩn |
00,08 mA/ppm |
12...30 VDC RL 50Ω...RL 900Ω |
Vòng kẹp nối 5 chân M12
Chức năng của dây: PIN1: n.c. PIN2: +U -U PIN4: n c. PIN5: n. c. |
| WP10MA-2000-M12 | 5... 2000 ppm | 1 ppm | 00,008 mA/ppm | |||
| WP10MA-2%-M12 |
0.005... 2 % (20000 ppm) |
0.001 % (10 ppm) |
8 mA/% (0.0008 mA/ppm) |
|||
| WP10MA-5%-M12 |
00,05... 5 % (50000 ppm) |
0.01 % (100 ppm) |
3.2 mA/% (0.00032 mA/ppm) |
|||
| WP10MA-10%-M12 | 0.05... 10 % (100000 ppm) |
0.01 % (100 ppm) |
10,6 mA/% (0.00016 mA/ppm) |
|||
| WP10MA-20%-M12 | 0.05... 20% (200000 ppm) |
0.01 % (100 ppm) |
00,8 mA/% (0,00008 mA/ppm) |
(Phụ thuộc vào những thay đổi kỹ thuật!)
Phụ tùng
| Loại | Lớp niềng nắp | Các chất điện giải | Emery | O-Nhẫn |
| Tất cả WP10H |
M10.1H với G-holder Art. số 11045.1 |
EWP7/W, 100 ml Điều 11201 |
S2 Art. số 11906 |
20 x 1,5 silicon Điều 11803 |
| Tất cả WP10N | ||||
| Tất cả WP10L |
M10.1D với G-holder Art. số 11041.1 |
|||
| Tất cả WP10-20% | ||||
| Tất cả WP10MA-200 |
M10.1H với G-holder Art. số 11045.1 |
|||
| Tất cả WP10MA-2000 | ||||
| Tất cả WP10MA-2% |
M10.1D với G-holder Art. số 11041.1 |
|||
| Tất cả WP10MA-5% | ||||
| Tất cả WP10MA-10% | ||||
| Tất cả WP10MA-20% |
(Phụ thuộc vào những thay đổi kỹ thuật!)
