Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Cảm biến clorit/clorat | Mô hình sản phẩm: | BR1MA |
|---|---|---|---|
| Phạm vi đo:: | 0,005~2,000; 0,05 ~ 2,00 | Phạm vi áp: | 0 ~ 5 (Ô lưu lượng) |
| Phạm vi nhiệt độ: | 0 ~ 40oC | Thời gian đáp ứng: | T90: khoảng. 1 phút. |
| Tỷ lệ dòng chảy: | 15-30 l/giờ (33 – 66 cm/giây) | ||
| Làm nổi bật: | Cảm biến nước biển Chlorit/Chlorat,Bộ cảm biến Chlorite/Chlorate trong hồ bơi,Cảm biến nước uống Chlorit/Chlorat |
||

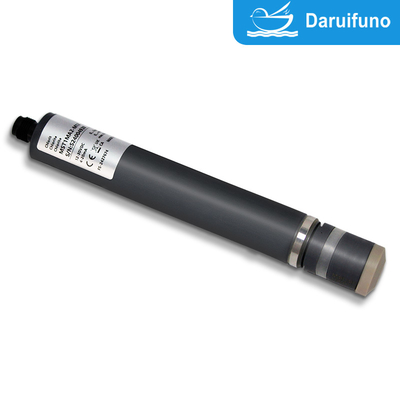

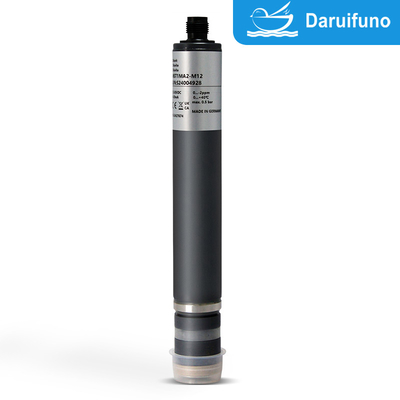

Bộ cảm biến Chlorite / Chlorate hai dây 4-20mA cho hồ bơi Nước uống nước xử lý và nước biển
Cảm biến clorit / clorat dựa trên màng với đầu ra tín hiệu 4-20mA hai dây có những lợi thế và tính năng chính sau:
1. Sự ổn định và đáng tin cậy
Nguyên tắc màng: Công nghệ tách màng có thể tránh hiệu quả ảnh hưởng của các ion can thiệp (như ion clorua, nitrat, v.v.).) và cải thiện tính chọn lọc và độ chính xác của phép đo.
Điện cực tuổi thọ dài: Thiết kế điện cực bền và có thể duy trì hiệu suất ổn định trong một thời gian dài trong điều kiện nước phức tạp.
2. Truyền tín hiệu thuận tiện
Đầu ra hai dây 4-20mA: Không yêu cầu đường cung cấp điện bổ sung, phù hợp với truyền tín hiệu đường dài, khả năng chống nhiễu mạnh mẽ, tương thích tốt,và có thể được kết nối trực tiếp với các hệ thống điều khiển như PLC và DCS.
Tiêu chuẩn hóa tín hiệu tương tự: đầu ra 4-20mA là một giao diện tiêu chuẩn trong điều khiển tự động hóa công nghiệp, thuận tiện để tích hợp liền mạch với các hệ thống hiện có.
3. Giám sát trực tuyến thời gian thực
Hỗ trợ theo dõi thời gian thực về sự thay đổi nồng độ clorit và clorat, có thể nhanh chóng phản ứng với những thay đổi về chất lượng nước,và phù hợp với các ứng dụng kiểm soát quy trình công nghiệp và xử lý nước.
4Chi phí bảo trì thấp
Thay thế màng dễ dàng: Bộ sợi màng dễ dàng thay thế và tuổi thọ của cảm biến được kéo dài.
Khoảng thời gian hiệu chuẩn dài: đo lường ổn định, giảm nhu cầu hiệu chuẩn thường xuyên và giảm chi phí hoạt động.
5- Chống môi trường khắc nghiệt
Thiết kế chống ô nhiễm: Cấu trúc màng có thể ngăn chặn hiệu quả sự dính dính của bụi bẩn và hạt, và phù hợp với các điều kiện chất lượng nước khác nhau.
Khả năng thích nghi rộng rãi: Nó có thể hoạt động ổn định trong điều kiện nhiệt độ, pH và áp suất khác nhau.
6- An toàn và bảo vệ môi trường
Phương pháp không phản ứng: Không cần phản ứng hóa học, giảm ô nhiễm thứ cấp, xanh và thân thiện với môi trường.
Vật liệu không độc hại: Vật liệu chính của màng và cảm biến là thân thiện với môi trường và bền, và đáp ứng các tiêu chuẩn bảo vệ môi trường và vệ sinh nước uống.
Hệ thống ba điện cực, đo clorat và clorit, được sử dụng trong hồ bơi, nước uống, dịch vụ, quy trình và nước biển, giảm phụ thuộc vào pH, dung nạp với các chất hoạt động bề mặt,không có nhạy cảm chéo với clo dioxit, clo, và clorat, và kháng áp suất 5 bar
Thông số kỹ thuật
|
|
MST1 |
| Chỉ số | Chlorit |
| Ứng dụng | Nước uống, nước hồ bơi, nước phục vụ, nước xử lý. |
| Phương pháp sản xuất clo dioxit thích hợp |
e.g. - Phương pháp axit/chlorit - Phương pháp clo/chlorit |
| Hệ thống đo | Hệ thống điện cực 3 điện cực điện áp, bao phủ bởi màng |
|
Điện tử |
Phiên bản tương tự: - đầu ra điện áp - không bị cô lập bằng điện tử - xử lý dữ liệu nội bộ tương tự - tín hiệu đầu ra: analog (analog-out/analog) Phiên bản kỹ thuật số: - điện tử được cách ly hoàn toàn - xử lý dữ liệu kỹ thuật số nội bộ - tín hiệu đầu ra: analog (analog-out/digital) hoặc kỹ thuật số (đi ra kỹ thuật số/ kỹ thuật số) Phiên bản mA: - không bị cô lập bằng điện tử - tín hiệu đầu ra: analog (analog-out/analog) |
|
Nhiệt độ hoạt động |
Nhiệt độ nước đo: 0... +40 °C (không có tinh thể băng trong nước đo) |
| Nhiệt độ môi trường: 0... +55 °C | |
|
Trả thù nhiệt độ |
Tự động, bằng một cảm biến nhiệt độ tích hợp Sự thay đổi nhiệt độ tối đa: 0,3 °C mỗi phút, nhiệt độ đột ngột thay đổi phải được tránh |
|
Max. áp suất làm việc cho phép |
Hoạt động mà không có vòng giữ: - 0,5 bar - không có xung áp và / hoặc rung động |
|
Hoạt động với vòng giữ trong pin dòng chảy: - 5 bar, - không có xung áp và / hoặc rung động (xem tùy chọn 1) |
|
|
Tỷ lệ lưu lượng (tốc độ dòng chảy đến) |
Khoảng 15-30 L/h (33 ¢ 66 cm/s) trong pin dòng chảy |
| Phạm vi pH | pH 6 ️ pH 9 |
| Thời gian chạy | Khởi động đầu tiên khoảng 24h |
| Thời gian phản ứng | T90: khoảng 1 phút |
| Điều chỉnh điểm không | Thông thường không cần thiết |
| Định chuẩn | Tại thiết bị, bằng cách xác định phân tích nồng độ clorit |
|
|
MST1 |
||
|
Nhạy cảm chéo / can thiệp |
Mn2+, Nitrit, Fe2+ Không ảnh hưởng đến Chlorine dioxide, Chlorine und Chlorate
Các chất ức chế ăn mòn có thể dẫn đến sai số đo. Các chất ổn định độ cứng nước có thể dẫn đến sai số đo. |
||
| Không có chất khử trùng | Tối đa 24h | ||
|
Kết nối |
Phiên bản mV:M12 5 cực, cột kẹp nối Phiên bản Modbus:M12 5 cực, cột kẹp nối Phiên bản 4-20 mA: đầu cuối 2 cực hoặc M12 5 cực, cột kẹp nối |
||
| Độ dài tối đa của cáp cảm biến (tùy thuộc vào xử lý tín hiệu nội bộ) | tương tự | < 30 m | |
| kỹ thuật số |
> 30 m được phép Chiều dài cáp tối đa phụ thuộc vào ứng dụng |
||
| Loại bảo vệ |
Vòng kẹp nối 5 cực M12: IP68 Máy kết thúc 2 cực với nắp mA: IP65 |
||
| vật liệu | Miếng niêm mạc thủy thân nhỏ, PVC, PEEK, thép không gỉ | ||
|
Kích thước |
đường kính: khoảng 25 mm Chiều dài: phiên bản mV khoảng 190 mm (sử lý tín hiệu tương tự) khoảng 205 mm (sử lý tín hiệu kỹ thuật số) Phiên bản Modbus khoảng 205 mm Phiên bản 4-20 mA khoảng 220 mm (2-pole-terminal) khoảng 190 mm (5-pole-M12) |
||
| Giao thông vận tải | +5... +50 °C (Giảm cảm biến, chất điện giải, nắp màng) | ||
|
lưu trữ |
Cảm biến: khô và không có chất điện giải không giới hạn ở +5... +40 °C | ||
|
Electrolyte: trong chai gốc được bảo vệ khỏi ánh sáng mặt trời ở +5... +35 °C Ít nhất 1 năm hoặc cho đến ngày hết hạn |
|||
|
Nắp màng: trong bao bì ban đầu không giới hạn ở +5... +40 °C (các nắp màng đã sử dụng không thể được lưu trữ) |
|||
|
bảo trì |
Kiểm tra thường xuyên tín hiệu đo, tối thiểu một lần một tuần Các thông số kỹ thuật sau đây phụ thuộc vào chất lượng nước: Thay đổi nắp màng: mỗi năm một lần Thay đổi chất điện giải: mỗi 3 - 6 tháng |
||
|
|
|||
|
Tùy chọn 1: Giữ lại Nhẫn |
- Khi hoạt động với áp suất > 0,5 bar trong pin dòng chảy - Kích thước vòng giữ 29 x 23,4 x 2,5 mm, cắt, PETP - Các vị trí khác nhau cho rãnh có thể chọn (theo yêu cầu) |
|
Nhóm phụ tùng Phần
| Loại | Lớp niềng nắp | Các chất điện giải | Emery | O-Nhẫn |
| Đối với tất cả các MST1 |
M48.2 Điều 11047 |
EMST1/GEL, 100 ml Điều 11202 |
S2 Art. số 11906 |
14 x 1,8 NBR Điều 11806 |
(Phụ thuộc vào những thay đổi kỹ thuật!)
Dữ liệu kỹ thuật
1.MST1 (analog) đầu ra, tương tự nội bộ tín hiệu chế biến)
Một kết nối điện không tiềm năng là cần thiết vì thiết bị điện tử cảm biến không được trang bị cách ly galvanic.
|
|
Phạm vi đo
trong ppm |
quyết định
trong ppm |
Khả năng đầu ra Khả năng đầu ra |
Độ nghiêng danh nghĩa (với pH 7,2)
trongmV/ppm |
Nguồn điện áp | Kết nối |
| MST1H-M12 | 0.005...2.000 * | 0.001 |
0...-2000mV 1 kΩ |
- 1000 |
± 5 - ± 15 VDC 10 mA |
Vòng kẹp nối 5 chân M12
Chức năng của dây: PIN1: tín hiệu đo PIN2: +U -U PIN4: tín hiệu GND PIN5: n. c. |
|
MST1N-M12 |
0.05...2.00 * |
0.01 |
-100 |
|||
| MST1HUp-M12 | 0.005...2.000 * | 0.001 |
0...+2000mV 1 kΩ |
+1000 |
10 - 30 VDC 10 mA |
Vòng kẹp nối 5 chân M12 Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: năng lượng GND PIN4: tín hiệu GND PIN5: n. c. |
|
MST1Up-M12 |
0.05...2.00 * |
0.01 |
+100 |
* nồng độ được thử nghiệm và chấp thuận lên đến 2 ppm
(Phụ thuộc vào những thay đổi kỹ thuật!)
2.MST1 (analog) đầu ra, kỹ thuật số nội bộ tín hiệu chế biến)
analog-out / kỹ thuật số
- Nguồn cung cấp năng lượng bị cô lập galvanically bên trong cảm biến.
- Tín hiệu đầu ra cũng bị cô lập galvan, nghĩa là không có tiềm năng.
|
|
Phạm vi đo
trong ppm |
Nghị quyết
trong ppm |
Sản lượng Chống đầu ra |
Đặt tênđộ dốc
trongmV/ppm |
Sức mạnhcung cấp | Kết nối |
| MST1H-An-M12 | 0.005...2.000 * | 0.001 |
tương tự 0...-2 V (tối đa -2,5V) 1 kΩ |
- 1000 |
9-30 VDC khoảng. 20-56 mA |
Vòng kẹp nối 5 chân M12
Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: năng lượng GND PIN4: tín hiệu GND PIN5: n. c. |
| MST1N-An-M12 | 0.05...2.00 * | 0.01 | -100 | |||
| MST1H-Ap-M12 | 0.005...2.000 * | 0.001 |
tương tự 0...+2 V (tối đa +2,5 V) 1 kΩ |
+1000 | ||
| MST1N-Ap-M12 | 0.05...2.00 * | 0.01 | +100 | |||
* nồng độ được thử nghiệm và chấp thuận lên đến 2 ppm
(Phụ thuộc vào những thay đổi kỹ thuật!)
3.MST1 (điện tử) đầu ra, kỹ thuật số nội bộ tín hiệu chế biến)
- Nguồn cung cấp năng lượng bị cô lập galvanically bên trong cảm biến.
- Tín hiệu đầu ra cũng bị cô lập galvan, nghĩa là không có tiềm năng.
|
|
Phạm vi đo
trong ppm |
Nghị quyết
trong ppm |
Sản lượng Chống đầu ra |
Sức mạnh cung cấp | Kết nối |
|
MST1H-M0c |
0.005...2.000* |
0.001 |
Modbus RTU
Không có điện trở trong cảm biến. |
9-30 VDC khoảng 20-56 mA |
Vòng kẹp nối 5 chân M12
Chức năng của dây: PIN1: được lưu giữ PIN2: +U PIN3: năng lượng GND PIN4: RS485B PIN5: RS485A |
|
MST1N-M0c |
0.05...2.00 * |
0.01 |
* nồng độ được thử nghiệm và chấp thuận lên đến 2 ppm
(Phụ thuộc vào những thay đổi kỹ thuật!)
4.MST1 4-20 mA (analog) đầu ra, tương tự nội bộ tín hiệu chế biến)
Một kết nối điện không tiềm năng là cần thiết vì thiết bị điện tử cảm biến không được trang bị cách ly galvanic.
4.1Máy điện kết nối: 2 cột đầu cuối kẹp
|
|
Phạm vi đo
trong ppm |
Nghị quyết
trong ppm |
Sản lượng
Chống đầu ra |
Độ nghiêng danh nghĩa (với pH 7,2)
trongmA/ppm |
Điện áp cung cấp | Kết nối |
|
MST1MA2 |
0.005...2.000 * |
0.001 |
4...20 mA không hiệu chuẩn |
8.0
|
12...30 VDC RL 50Ω...RL 900Ω |
Máy kết thúc 2 cực (2 x 1 mm2)
Đề nghị: Cáp tròn φ4 mm 2 x 0,34 mm2 |
|
MST1MA20 |
0.05...2.00 * |
0.01 |
0.8 |
|||
* nồng độ được thử nghiệm và chấp thuận lên đến 2 ppm
(Phụ thuộc vào những thay đổi kỹ thuật!)
4.2 Kết nối điện: 5 cột M12 cắm sườn
|
|
Phạm vi đo
trong ppm |
quyết định
trong ppm |
Sản lượng
Chống đầu ra |
Độ nghiêng danh nghĩa (với pH 7,2)
trongmA/ppm |
Nguồn điện áp | Kết nối |
|
MST1MA2-M12 |
0.005...2.000 * |
0.001 |
4...20 mA không hiệu chuẩn |
8.0 |
12...30 VDC
RL 50Ω...RL 900Ω |
5 cực M12 cắm vào vòm
Chức năng của dây: PIN1: n. c. PIN2: +U -U PIN4: n c. PIN5: n. c. |
|
MST1MA20-M12 |
0.05...2.00 * |
0.01 |
0.8 |
* nồng độ được thử nghiệm và chấp thuận lên đến 2 ppm
(Phụ thuộc vào những thay đổi kỹ thuật!)
