Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Cảm biến Clo dioxit | Mô hình sản phẩm: | OZ10.1 |
|---|---|---|---|
| Phạm vi đo:: | 0~0,5/2/5/10/20ppm | Phạm vi áp: | 0 ~ 1bar (Tế bào lưu lượng) |
| Phạm vi nhiệt độ: | 0 ~ 45 ℃ | Thời gian đáp ứng: | T90: khoảng 3 phút (bầu muối khoảng 5 phút) |
| Tỷ lệ dòng chảy: | 15-30 l/giờ (33 – 66 cm/giây) | ||
| Làm nổi bật: | Bộ cảm biến Ozone Amperometric,Tất cả các máy cảm biến ozone xử lý nước,Bộ cảm biến Ozon Amperometric xử lý nước |
||
Cảm biến Ozone đo cường độ hệ thống hai điện cực được sử dụng cho tất cả các hoạt động xử lý nước
Giám sát hiệu quả xử lý nước: Ozone là chất oxy hóa mạnh được sử dụng rộng rãi trong các quy trình xử lý nước, đặc biệt là trong nước uống, nước công nghiệp, xử lý nước thải, v.v. Ozone có thể tiêu diệt hiệu quả các vi sinh vật gây bệnh trong nước như vi khuẩn, vi rút và tảo, đồng thời có thể oxy hóa các chất ô nhiễm hữu cơ, chất tạo mùi và màu trong nước. Vì vậy, việc theo dõi nồng độ ozone trong nước giúp đảm bảo hiệu quả xử lý nước.
Những cân nhắc về an toàn và sức khỏe: Mặc dù ozone có tác dụng cải thiện đáng kể chất lượng nước, nhưng bản thân nồng độ ozone cao có thể gây hại cho sức khỏe con người và môi trường. Nồng độ ozone quá mức trong nước có thể gây độc cho cơ thể con người, đặc biệt nếu ozone còn sót lại trong nước uống. Do đó, việc theo dõi nồng độ ozone có thể đảm bảo rằng nó nằm trong phạm vi an toàn và ngăn ngừa dư lượng quá mức.
Giám sát tốc độ tiêu thụ ozone: Trong quá trình xử lý nước, mức tiêu thụ ozone sẽ bị ảnh hưởng bởi chất lượng nước, chẳng hạn như chất hữu cơ, nitơ amoniac hoặc các hóa chất khác trong nước. Bằng cách theo dõi nồng độ ozone trong nước, có thể đánh giá được mức tiêu thụ ozone và có thể điều chỉnh liều lượng để đảm bảo sử dụng ozone hiệu quả và tránh lãng phí.
Quy định về môi trường: Ozone là chất khử trùng quan trọng trong quá trình xử lý nước, đặc biệt ở những khu vực có yêu cầu nghiêm ngặt về bảo vệ môi trường. Giám sát nồng độ ozone trong nước có thể đảm bảo tuân thủ các quy định và tiêu chuẩn bảo vệ môi trường. Ví dụ, EPA Hoa Kỳ và các cơ quan quản lý khác đôi khi yêu cầu giám sát dư lượng ozone để đảm bảo hiệu quả khử trùng của nó đối với chất lượng nước và tránh những tác động tiêu cực đến môi trường sinh thái.
Tối ưu hóa công nghệ xử lý nước: Bằng cách thường xuyên kiểm tra nồng độ ozone trong nước, có thể tối ưu hóa hoạt động của hệ thống xử lý nước, cải thiện thời gian tiếp xúc và bổ sung ozone, từ đó nâng cao hiệu quả khử trùng và giảm chi phí vận hành. Dữ liệu giám sát có thể giúp xác định các vấn đề tiềm ẩn hoặc tối ưu hóa cấu hình hệ thống.

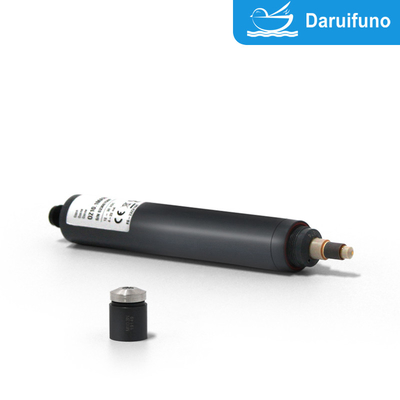

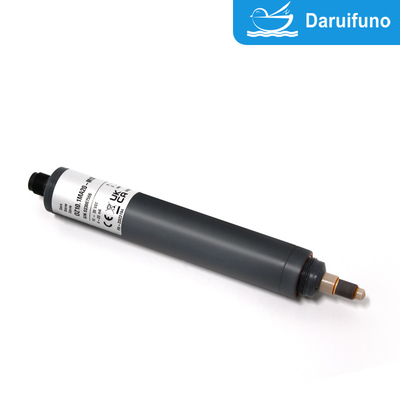

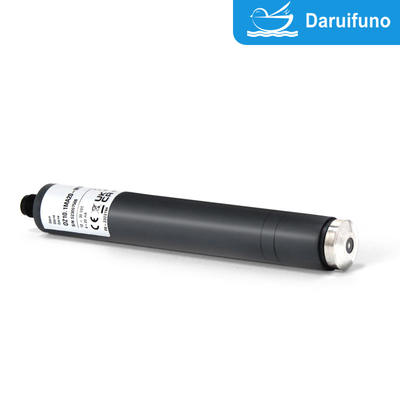

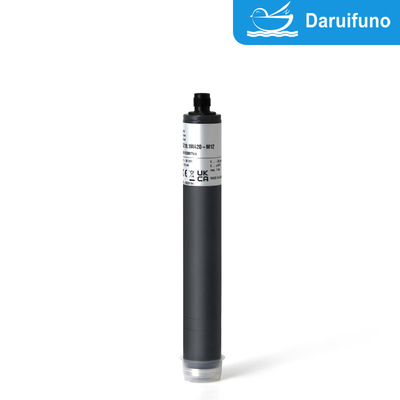

Cảm biến ampe kế ozone 10.1 của hệ thống hai điện cực, được sử dụng cho mọi hoạt động xử lý nước, bao gồm cả nước biển. Chẳng hạn như nước máy, nước khử ion, hệ thống màng thẩm thấu ngược RO có độ bền cơ học, hệ thống màng có khả năng chống lại các chất hoạt động bề mặt mạnh.
Các đặc tính chức năng của cảm biến ozone màng ampe bao gồm độ nhạy cao và phản ứng nhanh, có thể đo chính xác nồng độ ozone trong nước. Ưu điểm của nó là khả năng chống nhiễu mạnh, phù hợp với nhiều môi trường chất lượng nước khác nhau và tuổi thọ lâu dài. Nó phù hợp cho nước uống và xử lý nước công nghiệp để đảm bảo an toàn chất lượng nước.
Thông số kỹ thuật
| |
OZ10.1 |
| Chỉ số | ôzôn
|
| Ứng dụng |
Tất cả các loại xử lý nước, kể cả nước biển, ví dụ
Hệ thống màng có khả năng kháng cơ học. |
| Hệ thống đo lường | Hệ thống 2 điện cực được bọc màng, đo cường độ dòng điện |
|
điện tử |
Phiên bản analog: - đầu ra điện áp - thiết bị điện tử không được cách điện bằng điện - xử lý dữ liệu nội bộ tương tự - Tín hiệu đầu ra: analog (analog-out/analog) Phiên bản kỹ thuật số: - điện tử được cách ly hoàn toàn về mặt điện hóa - Xử lý dữ liệu nội bộ kỹ thuật số - Tín hiệu đầu ra: analog (analog-out/digital) hoặc kỹ thuật số (đầu ra kỹ thuật số/kỹ thuật số) phiên bản mA: - đầu ra hiện tại tương tự - thiết bị điện tử không được cách điện bằng điện - Tín hiệu đầu ra: analog (analog-out/analog) |
|
Thông tin về phạm vi đo |
Độ dốc thực tế của cảm biến có thể thay đổi liên quan đến sản xuất trong khoảng từ 65% đến 150% độ dốc danh nghĩa Lưu ý: Với độ dốc > 100% phạm vi đo sẽ giảm tương ứng. (Ví dụ: độ dốc 150% → 67% phạm vi đo được chỉ định) |
| Sự chính xác sau khi hiệu chuẩn ở độ lặp lại điều kiện (15°C, pH 7,2 in nước uống) của phần trên đầy đủ tỉ lệ |
-Dải đo 2 mg/l: ở mức 0,4 mg/l <1% ở mức 1,6 mg/l <3% - Khoảng đo 20 mg/l: ở mức 4 mg/l <1% ở mức 16 mg/l <2% |
| Giới hạn phát hiện | -Dải đo 2 mg/l: 0,02 ppm |
|
Nhiệt độ làm việc |
Đo nhiệt độ nước: 0 … +45 °C (không có tinh thể băng trong nước đo) |
| Nhiệt độ môi trường xung quanh: 0 … +55 ° C | |
|
Nhiệt độ đền bù |
Tự động, bằng cảm biến nhiệt độ tích hợp |
|
Tối đa. áp suất làm việc cho phép |
Hoạt động không có vòng giữ: - 0,5 thanh - không có xung lực và/hoặc rung động |
|
Vận hành với vòng giữ trong Flow cell: - 1,0 thanh, - không có xung áp suất và/hoặc rung động (xem tùy chọn 1) |
|
OZ10.1 |
|||
|
Tốc độ dòng chảy (Tốc độ dòng chảy đến) |
Xấp xỉ. 15-30 l/h (33 – 66 cm/s) trong FLC dòng chảy, phụ thuộc vào tốc độ dòng chảy nhỏ | |||
| khoảng pH | pH 4 – pH 9 | |||
| Thời gian chạy | Lần khởi động đầu tiên khoảng. 1 giờ | |||
| Thời gian đáp ứng | T90: khoảng. 8 phút. | |||
| Điều chỉnh điểm 0 | Không cần thiết | |||
| Sự định cỡ | Tại thiết bị, bằng phương pháp xác định phân tích, ví dụ phương pháp DPD-4 (DPD-1 + DPD-3) Lời khuyên: khi sử dụng trong nước biển phương pháp DPD-4 (DPD-1 + DPD-3) thì không chọn lọc với ozone |
|||
| Nhiễu |
Cl2: OZ10.1H: hệ số 0,015 |
|||
| Thiếu chất khử trùng | Tối đa. 24 giờ | |||
|
Sự liên quan |
Phiên bản mV: Phiên bản Modbus:
Phiên bản 4-20 mA: |
M12 5 cực, mặt bích cắm M12 5 cực, mặt bích cắm
thiết bị đầu cuối 2 cực hoặc M12 5 cực, mặt bích cắm |
||
| tối đa. chiều dài của cáp cảm biến (tùy thuộc vào xử lý tín hiệu bên trong) | tương tự | < 30m | ||
| điện tử |
> 30 m được cho phép Chiều dài cáp tối đa tùy thuộc vào ứng dụng |
|||
| Loại bảo vệ |
Mặt bích cắm M12 5 cực: IP68 Thiết bị đầu cuối 2 cực có mui mA: IP65 |
|||
| Vật liệu | Màng đàn hồi, PVC-U, thép không gỉ 1.4571 | |||
|
Kích cỡ |
Đường kính: Chiều dài: phiên bản mV Phiên bản Modbus phiên bản 4-20 mA |
khoảng 25mm khoảng 190 mm (xử lý tín hiệu tương tự) khoảng .. 205 mm (xử lý tín hiệu số) khoảng 205 mm khoảng 220 mm (cực 2 cực) khoảng 190 mm (5 cực-M12) |
||
| Chuyên chở | +5 … +50 °C (cảm biến, chất điện phân, nắp màng) | |||
|
OZ10.1 |
|
Kho |
Cảm biến: khô và không có chất điện phân không giới hạn ở +5 … +40 °C |
|
Chất điện phân: đựng trong chai nguyên gốc, bảo vệ khỏi ánh sáng mặt trời ở nhiệt độ +5 … +35 °C phút. 1 năm hoặc cho đến ngày EXP được chỉ định |
|
|
Nắp màng: trong bao bì gốc không giới hạn ở +5 … +40 °C (không thể cất giữ nắp màng đã qua sử dụng) |
|
|
BẢO TRÌ |
Kiểm soát thường xuyên tín hiệu đo, min. mỗi tuần một lần Các thông số kỹ thuật sau đây phụ thuộc vào chất lượng nước: Thay nắp màng: mỗi năm một lần (tùy thuộc vào chất lượng nước) Thay chất điện giải: 3 - 6 tháng một lần |
|
|
Lựa chọn 1: Vòng giữ |
- Khi vận hành với áp suất >0,5 bar trong flow cell - Kích thước vòng giữ 29 x 23,4 x 2,5 mm, có xẻ rãnh, PETP - Có thể lựa chọn các vị trí rãnh khác nhau (theo yêu cầu) |
|
|
Dữ liệu kỹ thuật
1. OZ10.1 (Đầu ra analog, xử lý tín hiệu bên trong analog)
Cần có kết nối điện không có điện thế vì cảm biến điện tử không được trang bị cách ly điện.
| |
Đo lường phạm vi TRONG trang/phút |
Nghị quyết TRONG trang/phút |
đầu ra đầu ra sức chống cự |
danh nghĩa độ dốc TRONG mV/ppm |
Điện áp cung cấp |
Sự liên quan |
| OZ10.1H-M12 | 0,005…2,000 | 0,001 |
0…-2000 mV 1 kΩ |
- 1000 |
±5 - ±15 VDC 10 mA |
Mặt bích cắm M12 5 cực
Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: -U PIN4: tín hiệu GND PIN5: nc |
| OZ10.1N-M12 | 0,05…20,00 | 0,01 | - 100 | |||
| OZ10.1HUp-M12 | 0,005…2,000 | 0,001 |
0…+2000 mV 1 kΩ |
+1000 |
10 - 30 VDC 10 mA |
Mặt bích cắm M12 5 cực Chức năng của dây:
PIN1: tín hiệu đo PIN2: +U PIN3: nguồn GND PIN4: tín hiệu GND PIN5: nc |
| OZ10.1Up-M12 | 0,05…20,00 | 0,01 | +100 |
(Có thể thay đổi kỹ thuật!)
2. OZ10.1 (đầu ra analog, xử lý tín hiệu nội bộ kỹ thuật số)
đầu ra analog / kỹ thuật số
- Nguồn điện được cách ly điện bên trong cảm biến.
- Tín hiệu đầu ra cũng được cách ly về mặt điện, nghĩa là không có điện thế.
| |
Đo lường phạm vi TRONG trang/phút |
Nghị quyết TRONG trang/phút |
đầu ra đầu ra sức chống cự |
danh nghĩa Độ dốc TRONG mV/ppm |
Nguồn điện | Sự liên quan |
| OZ10.1H-An-M12 | 0,005…2,000 | 0,001 |
tương tự 0…-2 V (tối đa -2,5 V) 1 kΩ |
- 1000 |
9-30 VDC khoảng 20-56 mA |
Ổ cắm M12 5 cực mặt bích
Chức năng của dây: PIN1: tín hiệu đo PIN2: +U PIN3: nguồn GND PIN4: tín hiệu GND PIN5: nc |
| OZ10.1N-An-M12 | 0,05…20,00 | 0,01 | - 100 | |||
| OZ10.1H-Ap-M12 | 0,005…2,000 | 0,001 |
tương tự 0…+2 V (tối đa +2,5 V) 1 kΩ |
+1000 | ||
| OZ10.1N-Ap-M12 | 0,05…20,00 | 0,01 | +100 |
(Có thể thay đổi kỹ thuật!)
3. OZ10.1 (đầu ra kỹ thuật số, xử lý tín hiệu số)
-Nguồn điện được cách ly điện bên trong cảm biến.
-Tín hiệu đầu ra cũng được cách ly về mặt điện, nghĩa là không có điện thế.
|
Đo lường phạm vi TRONG trang/phút |
Nghị quyết TRONG trang/phút |
đầu ra Điện trở đầu ra |
Nguồn điện | Sự liên quan |
| OZ10.1H-M0c | 0,005…2,000 | 0,001 |
Modbus RTU
Không có điện trở kết thúc trong cảm biến. |
9-30 VDC
khoảng 20-56 mA |
Mặt bích cắm M12 5 cực Chức năng của dây: PIN1: dành riêng PIN2: +U PIN3: nguồn GND PIN4: RS485B PIN5: RS485A |
| OZ10.1N-M0c | 0,05…20,00 | 0,01 |
(Có thể thay đổi kỹ thuật!)
4. OZ10.1 4-20 mA (đầu ra analog, xử lý tín hiệu bên trong analog)
Cần có kết nối điện không có điện thế vì cảm biến điện tử không được trang bị cách ly điện.
4.1 Kết nối điện: Kẹp đầu cực 2 cực
| |
Đo lường phạm vi TRONG trang/phút |
độ phân giải N TRONG trang/phút |
đầu ra đầu ra sức chống cự |
danh nghĩa độ dốc TRONG mA/ppm |
Điện áp cung cấp |
Sự liên quan |
| OZ10.1MA0.5 | 0,005…0,500 | 0,001 |
4…20 mA chưa được hiệu chỉnh |
32,0 |
12…30 VDC RL 50Ω…RL 900Ω |
thiết bị đầu cuối 2 cực (2 x 1mm2)
Khuyến khích: Cáp tròn 4 mm 2 x 0,34 mm2 |
| OZ10.1MA2 | 0,005…2,000 | 0,001 | 8,0 | |||
| OZ10.1MA5 | 0,05…5,00 | 0,01 | 3.2 | |||
| OZ10.1MA10 | 0,05…10,00 | 0,01 | 1.6 | |||
| OZ10.1MA20 | 0,05…20,00 | 0,01 | 0,8 |
(Có thể thay đổi kỹ thuật!)
4.2 Kết nối điện: Mặt bích cắm M12 5 cực
|
Đo lường phạm vi TRONG trang/phút |
Nghị quyết TRONG trang/phút |
đầu ra đầu ra sức chống cự |
danh nghĩa độ dốc TRONG mA/ppm |
Điện áp cung cấp |
Sự liên quan |
| OZ10.1MA0.5-M12 | 0,005…0,500 | 0,001 |
4…20 mA chưa được hiệu chỉnh |
32,0 |
12…30 VDC RL 50Ω…RL 900Ω |
5 cực M12 mặt bích cắm
Chức năng của dây: PIN1: nc PIN2: +U PIN3: -U PIN4: n c. PIN5: nc |
| OZ10.1MA2-M12 | 0,005…2,000 | 0,001 | 8,0 | |||
| OZ10.1MA5-M12 | 0,05…5,00 | 0,01 | 3.2 | |||
| OZ10.1MA10-M12 | 0,05…10,00 | 0,01 | 1.6 | |||
| OZ10.1MA20-M12 | 0,05…20,00 | 0,01 | 0,8 |
(Có thể thay đổi kỹ thuật!)
Dự phòng bộ phận
| Kiểu | nắp màng | chất điện giải | Emery | Vòng chữ O |
| Dành cho tất cả OZ10.1 |
M10.3N |
EOZ7/W, 100 ml Nghệ thuật. KHÔNG. 11102 |
S2 |
20 x 1,5 silicon |
(Có thể thay đổi kỹ thuật!)
